Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vật liệu cơ thể: | SS316/SS304/WCB | giấy chứng nhận: | ISO9001:2008 CE |
|---|---|---|---|
| Trung bình: | nước dầu khí | Kết nối: | mặt bích kết thúc |

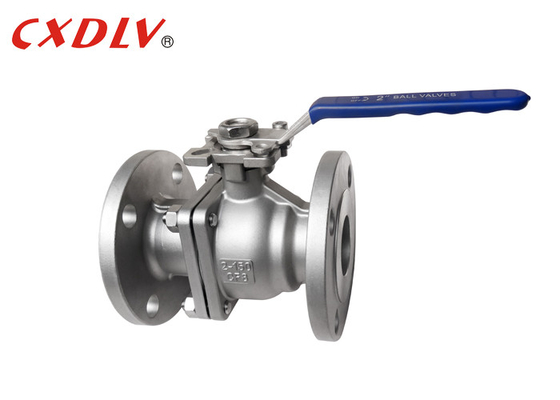

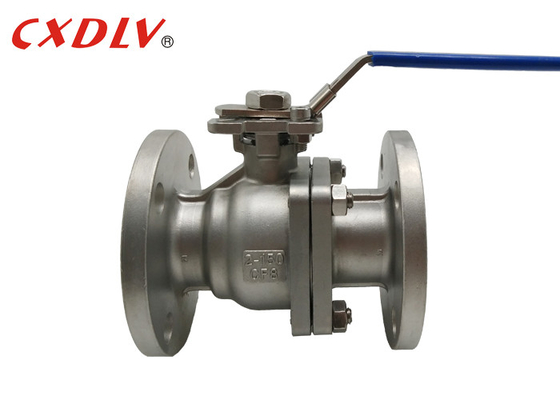

| Điểm nổi bật: | Van bi thép không gỉ mặt bích,van bi mặt bích 150LB,van bi mặt bích có đế gắn |
||
| Ánh sáng cao: |
van bóng cf8m,van bóng thép không gỉ 1van bóng thép không gỉ 50LB với miếng đệm gắn |
||
|---|---|---|---|
Thông số kỹ thuật
Van bóng
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: ASME B16. 34, API608
- Liên kết: JIS B2212 ~ B213
- Kiểm tra và kiểm tra: JIS B2003, API6D
- Khả năng trực tiếp: JIS B2002
Phạm vi kích thước:
- DN15 ~ DN200
Đánh giá áp suất:
- JIS 10K 20K
Phạm vi nhiệt độ:
- - 20 °C ~ 185 °C
Van quả bóng nền tảng cao JIS áp dụng giấy phép thiết kế tiêu chuẩn của Nhật Bản, và áp dụng vòm tiêu chuẩn của Nhật Bản, chiều dài cấu trúc tiêu chuẩn của Nhật Bản, tiêu chuẩn vật liệu tiêu chuẩn của Nhật Bản,và sản phẩm tiêu chuẩn quốc gia Nhật Bản JIS tổng hợp.
Cấu trúc của van quả bóng nền tảng cao JIS có thể được lắp đặt và lắp đặt bởi bất kỳ nhà sản xuất nào.Điều chỉnh này không cần phải tháo rời động cơ, có hiệu quả bảo vệ hiệu suất niêm phong.
| Áp lực | Kích thước | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Hãy tự do liên lạc với chúng tôi | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
Ứng dụng
Thích hợp cho môi trường làm việc chung như nước, dung môi, axit và khí tự nhiên, nhưng cũng phù hợp với môi trường với điều kiện làm việc khắc nghiệt, chẳng hạn như oxy, hydrogen peroxide, methane và ethylene,được sử dụng rộng rãi trong các ngành công nghiệp khác nhau.
Sức mạnh của van quả bóng
1Công nghệ đúc gốm tiên tiến, cấu trúc hợp lý và ngoại hình đẹp.
2. Ghế van áp dụng cấu trúc niêm phong đàn hồi, giúp tiết kiệm lao động, trọng lượng nhẹ và hiệu suất niêm phong tốt.
3. Cây van áp dụng một cấu trúc tải dưới cùng kín ngược, và cột van không bay ra do áp suất bên trong, đảm bảo an toàn.
Lựa chọn mô hình
2PC Máy van bóng nổi cổng đầy đủ
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Áp lực | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Vật liệu | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình tay cầm |
|||
