| MOQ: | 1 |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ ván ép phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5~25 ngày làm việc |
| phương thức thanh toán: | T/T, Western Union, L/C, D/A, D/P, MoneyGram, PayPal |
| khả năng cung cấp: | 500 chiếc / Thứ |
Thông số kỹ thuật

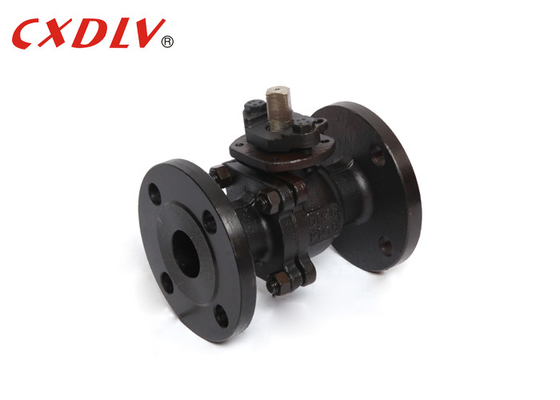

DIN Cast Floating Ball Valve
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất:DIN 3357/1,2EN12516-1
- Kết nối:DIN2542~DIN2545,En1092
- Thử nghiệm chống cháy: API607 4th 1993
- Kiểm tra và kiểm tra:DIN3230/3,En12266
Phạm vi kích thước:
- DN15 ~ DN200
Đánh giá áp suất:
- DIN PN10 PN16 PN25 PN40
Phạm vi nhiệt độ:
- 20 °C ~ 185 °C
| PN ((Mpa) | DN | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | Không | 11 | Không | 102 | |
| 125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | Không | 125 | Không | |
| 150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | Không | 125 | 140 | |
| 200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | Không | 125 | 140 |
Ứng dụng
* Một loạt các ứng dụng, từ nhỏ đến một vài milimet đường kính, mét lớn, từ chân không cao đến áp suất cao có thể được áp dụng.
* van bóng đã được sử dụng rộng rãi trong dầu mỏ, hóa chất, sản xuất điện, giấy, năng lượng nguyên tử, hàng không, tên lửa và các bộ phận khác, cũng như cuộc sống hàng ngày của mọi người.
Ưu điểm của van bóng
1. Động cơ giảm mô-men xoắn ma sát của thân van, làm cho thân van trơn tru và linh hoạt cho hoạt động lâu dài.
2Hiệu suất chống tĩnh: một mùa xuân được sắp xếp giữa quả bóng, thân van và thân van, và điện tĩnh được tạo ra bởi quá trình chuyển đổi có thể được lấy ra.
3Vì vật liệu như polytetrafluoroethylene có tính chất tự bôi trơn tốt và mất ma sát với thân hình cầu nhỏ, tuổi thọ của van bóng khí nén dài.
4Sự kháng chất lỏng là nhỏ, và van bóng khí nén là một trong những loại van có kháng chất lỏng nhỏ nhất.
5. Mùi phun có độ tin cậy. Bởi vì muối phun chỉ thực hiện cùng một chuyển động như chuyển động nâng, muối đóng gói của muối phun không dễ bị hư hỏng,và khả năng niêm phong tăng khi áp suất của môi trường tăng.
6. Hiệu suất niêm phong tuyệt vời. ghế được làm bằng vật liệu đàn hồi như PTFE dễ dàng niêm phong,và công suất niêm phong van van bóng khí nén tăng lên với sự gia tăng áp suất trung bình.
Lựa chọn mô hình
DIN 2PC Full Port Floating Ball Valve
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Áp lực | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Vật liệu | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Mô hình | 1) Mô hình nền tảng cao 2) Mô hình tay cầm | |||
