Van bóng thép không gỉ với gắn trunnion cho mô-men xoắn hoạt động thấp

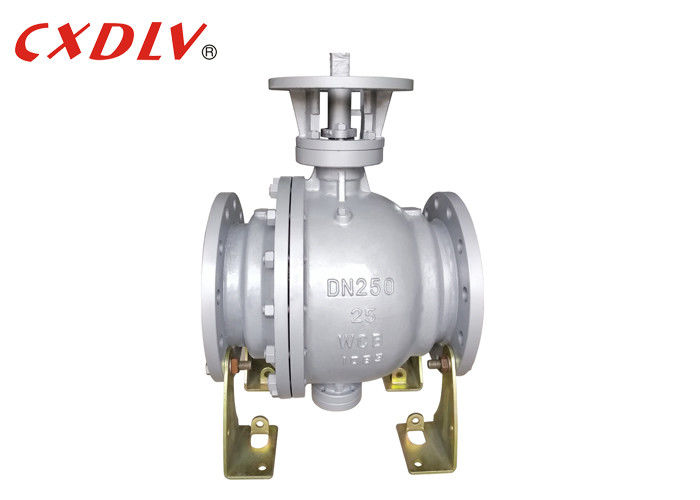

Ventil bóng trunnion WCB thép carbon với đầu sườn

Thông số kỹ thuật

• Có sẵn trong kích thước DN150 - DN400
• Có sẵn trong PN16
• Dòng chảy vượt trội với thiết kế quả bóng đường viền độc đáo
• Cổng đầy

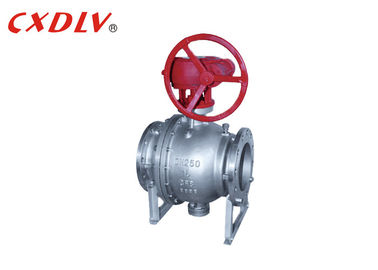

• Có sẵn với Pneumatic, Electric, Gear hoặc Lever Actuation
• Ngành công nghiệp: Dầu & khí đốt, Hàng hải, lọc dầu, địa nhiệt, điện, hóa chất, bột giấy & giấy, lạnh, khai thác mỏ / thép
• Sản xuất theo hệ thống chất lượng được chứng nhận ISO 9001

Tổng quan

Van bóng trunnion là một hình thức van quay một phần tư sử dụng một quả bóng rỗng, lỗ và cố định / được hỗ trợ để điều khiển dòng chảy qua nó.

Một van gắn trên bánh xe có nghĩa là quả bóng bị giới hạn bởi vòng bi và chỉ được phép quay, phần lớn tải trọng thủy lực phải được hỗ trợ bởi các giới hạn của hệ thống,dẫn đến áp suất vòng bi thấp và không có mệt mỏi trụcÁp lực đường dẫn đẩy ghế phía trước chống lại quả bóng tĩnh để áp lực đường buộc ghế phía trước vào quả bóng để làm cho nó bị niêm phong.

Chân kết cơ học của quả bóng hấp thụ lực đẩy từ áp suất đường dây, ngăn ngừa ma sát quá mức giữa quả bóng và ghế.do đó, ngay cả khi áp suất hoạt động đầy đủ, mô-men xoắn hoạt động vẫn thấpĐiều này đặc biệt thuận lợi khi van quả bóng được kích hoạt bởi vì nó làm giảm kích thước của động cơ và do đó chi phí tổng thể của gói kích hoạt van.

Ưu điểm

Thiết kế quả bóng trunnion là mô-men xoắn hoạt động thấp hơn, dễ sử dụng,giảm thiểu sự mài mòn của ghế (độc lập thân / quả bóng ngăn ngừa tải bên và mài mòn của ghế hạ lưu cải thiện hiệu suất và tuổi thọ), superior sealing performance at both high and low pressure (a separate spring mechanism and upstream line pressure is used as the sealing against the stationary ball for low pressure and high pressure m applications).

Trunnion có sẵn cho tất cả các kích thước và cho tất cả các lớp áp suất nhưng chúng không phù hợp cho mục đích throttling.

Ứng dụng

Van bóng trunnion là một loại van double-block-and-bleed (DDB), trong khi van bóng nổi chỉ niêm phong phía dưới dòng.Các van trunnion quả bóng có thể chặn cả hai nguồn thượng lưu và hạ lưu phương tiệnVà khi áp lực trong khoang giữa lớn hơn lực phao ghế, ghế sẽ được đẩy mở để giải phóng áp lực bên trong buồng để đảm bảo an toàn.

Tại sao chọn Xidelong?

Chuyên môn:
Chúng tôi chuyên sản xuất van bóng, van bướm, van cổng, van cầu, van kiểm tra, kính thị giác, phụ kiện van...
Ưu điểm:
1Giá: Vì chúng tôi là nhà sản xuất chuyên nghiệp trong van và phụ kiện, chúng tôi đảm bảo rằng giá được cung cấp phải rất cạnh tranh so sánh với những người khác.
2. Kiểm tra nguyên liệu thô: Tất cả các vật liệu kiểm tra chất lượng cao, và giữ trong kho.
3- Công nhân: Tất cả công nhân được đào tạo 3 tháng, công nhân có tay nghề trên dây chuyền sản xuất.

Lệnh mẫu:
Chúng tôi sẽ tính phí nhanh chỉ cho khách hàng trung thành nói chung, và cho khách hàng mới chúng tôi sẽ tính 50% chi phí đơn vị và phí nhanh chủ yếu.

Thời gian giao hàng:
Chúng tôi thường mất 20 ngày cho đơn đặt hàng chính thức sau khi nhận được tiền trả trước, và đơn đặt hàng mẫu sẽ sẵn sàng trong vòng 7 ngày.

Kiểm soát chất lượng:
Chúng tôi có một hệ thống chất lượng rất nghiêm ngặt và hoàn chỉnh để đảm bảo rằng mỗi sản phẩm sẽ đáp ứng các yêu cầu chất lượng theo khách hàng, kiểm soát chất lượng đến, kiểm soát chất lượng cuối cùng, kiểm soát chất lượng đi ra.Trong khi đó, tất cả các sản phẩm sẽ được kiểm tra nghiêm ngặt trước khi giao hàng.

Thời gian bảo hành:
18 tháng kể từ ngày chúng tôi ký hợp đồng hoặc PI.
(Trong trường hợp hàng hóa không phù hợp với đơn đặt hàng và bản vẽ, khách hàng phát hành Báo cáo khiếu nại liên quan đến hàng hóa bị lỗi và đính kèm các tài liệu ảnh.khách hàng sẽ xem xét hoặc để thực hiện một giao hàng bổ sung để thay thế hàng hóa bị lỗi, tất cả các chi phí được trang trải bởi công ty của chúng tôi. hoặc khách hàng sẽ quyết định rằng chúng tôi nên bồi thường chi phí cho hàng hóa bị lỗi. bồi thường như vậy sẽ bao gồm tất cả các chi phí vận chuyển, chi phí hải quan,Số lượng hàng hóa trả tiền)

Điều khoản thanh toán:
1. TT Điều khoản: Thanh toán sẽ là 30% của thanh toán trước bằng chuyển khoản ngân hàng trực tiếp (T / T), còn lại 70% trước khi vận chuyển hoặc bản sao của BL được gửi bởi chúng tôi qua fax hoặc email.
2. L / C Điều khoản: Thanh toán bằng L / C tại chỗ và Unrestricted. (L / C phải cho phép tối thiểu 30 ngày từ ngày vận chuyển của trình bày các tài liệu để đàm phán, tất cả các điều khoản trong L / C phải rõ ràng,ngắn gọn và chấp nhận đượcKhông cho phép các điều khoản, điều khoản và điều kiện đặc biệt.)

Giá cạnh tranh:
Chúng tôi cung cấp giá cả cạnh tranh, chất lượng tốt và dịch vụ tốt nhất để đạt được mục tiêu chung thắng.

Tùy chỉnh:
tùy chỉnh là chấp nhận được.
