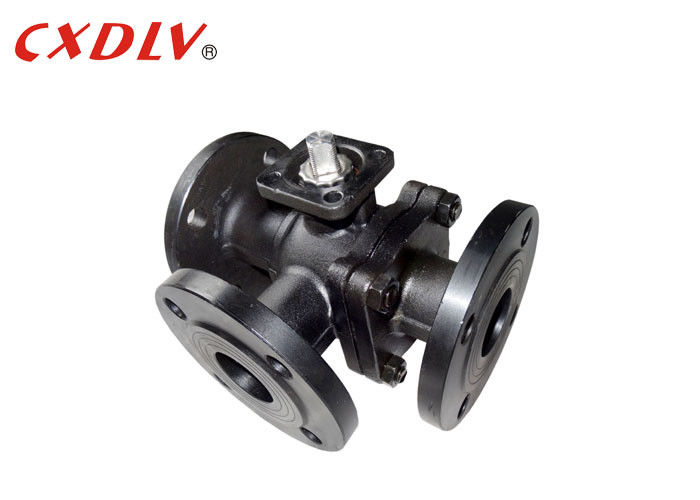

3 Way Flanged Ball Valve PN16 Thép đúc với ISO5211 TOP
Thông số kỹ thuật
Đổ van quả bóng nổi
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất:GB12237-89
- Kết nối: JB/T79
- Thử nghiệm chống cháy: API607 4th 1993
- Kiểm tra và kiểm tra:GB/T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Đánh giá áp suất:
- PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20°C~185°C
Máy van bóng ba chiềuCó sẵn trong phiên bản T và L. Loại T cho phép ba ống thẳng đứng giao tiếp với nhau và cắt kênh thứ ba để hoạt động như một chia và hợp nhất.
L ba chiều loại van quả bóng chỉ có thể kết nối hai ống thẳng đứng với nhau, và không thể giữ cho ống thứ ba kết nối với nhau cùng một lúc, chỉ để phân phối.được sử dụng để ngắt kết nối cả hai ổ cắm từ một ổ cắm hoặc nó có thể kết nối một trong hai ổ cắm với một ổ cắm.Các loại van 3 cổng khác có thể được thiết kế cho các sơ đồ và vị trí định hướng dòng chảy khác có thể.
| Áp lực | Kích thước | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Ứng dụng
van chủ yếu được sử dụng trong cung cấp nước lưu thông công nghiệp và thoát nước, cung cấp nước đô thị và thoát nước, tòa nhà cao tầng và khách sạn của nước áp suất đầu ra của máy bơm,được sử dụng để cắt giảm nước và loại bỏ búa nước phá hoại , đảm bảo hoạt động an toàn của mạng lưới đường ống. được thiết kế để xem xét đầy đủ các yêu cầu về môi trường, không có rung động, không có tiếng ồn, hoạt động trơn tru, đảm bảo khách sạn,nhà ở yên tĩnh và có một chức năng tiết kiệm năng lượng.
Tại sao lại chọn chúng tôi?
1. Sự kháng chất lỏng thấp, và hệ số kháng bằng với chiều dài của ống.
2Cấu trúc đơn giản, kích thước nhỏ và nhẹ.
3Nó là nhỏ gọn và đáng tin cậy, và có đặc tính niêm phong tốt. Nó cũng đã được sử dụng rộng rãi trong hệ thống chân không.
4Hoạt động là thuận tiện, mở và đóng là nhanh chóng, và xoay là 90 ° từ mở đầy đủ để đóng đầy đủ, thuận tiện cho điều khiển từ xa.
5Bảo trì là thuận tiện, van quả bóng có cấu trúc đơn giản, và vòng niêm phong thường có thể di chuyển, và tháo rời và thay thế là tương đối thuận tiện.
6Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt niêm phong của quả bóng và chỗ ngồi van được cô lập khỏi môi trường, và môi trường không gây xói mòn bề mặt niêm phong của van.
7Một loạt các ứng dụng, từ nhỏ đến một vài milimet, lên đến một vài mét, từ chân không cao đến áp suất cao có thể được áp dụng.
