| MOQ: | 1 phần trăm |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ ván ép phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5~25 ngày làm việc |
| phương thức thanh toán: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Thứ |

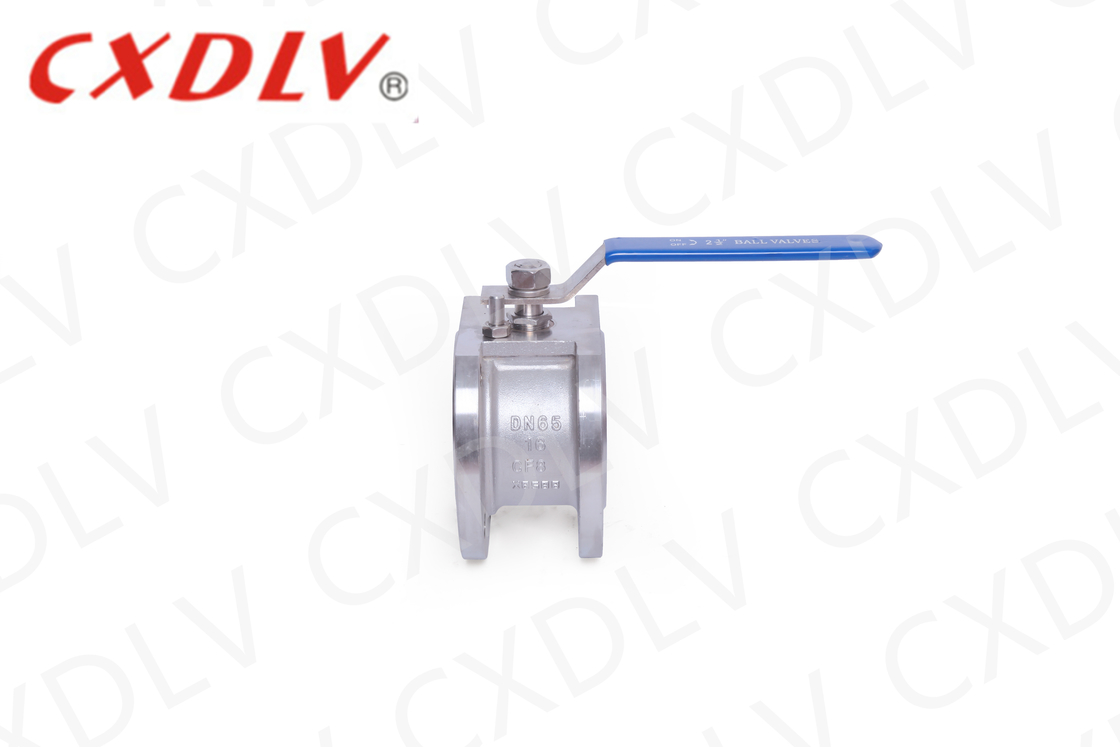

1pc tay cầm Wafer Flanged van bóng PTFE PPL ghế Italy van bóng áp suất bình thường
Đặc điểm chung
Italy Valve bóng
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: GB / T12237 / 1989
- Kết nối: JB / T79
- Thử nghiệm chống cháy: GB / T13927 - 1992
Phạm vi kích thước:
- DN15 ~ DN200
Áp suất danh nghĩa:
- Xây dựng 1,6 ~ 4,0 MPa
Giới hạn nhiệt độ:
- 20 °C ~ 350 °C
Các van hình quả bóng loại Wafer(hoặc được gọi là van hình bóng loại siêu mỏng của Ý) được sử dụng trong thiết bị đường ống trong điều kiện PN1.0 ~ 2.5MPa,nhiệt độ hoạt động 29 ~ 180 °C ((vòng niêm phong là RPTFE) hoặc 29 ~ 180 °C ((vòng niêm phong là PPL Polyphenylene), để đạt được để cắt hoặc kết nối môi trường trong đường ống dẫn. môi trường áp dụng, chẳng hạn như nước, hơi nước, dầu, axit nitric, axit acetic, Carbamide,hoặc môi trường oxy hóa có thể được áp dụng tùy thuộc vào vật liệu van khác biệt được áp dụng.
| Đơn vị: mm | |||||
| Áp lực | Kích thước | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Ứng dụng
Wafer Ball Valve có thể được sử dụng rộng rãi trong dầu mỏ, hóa chất, luyện kim, nhà máy điện, công nghiệp nhẹ và các lĩnh vực khác để tự động điều chỉnh hoặc cắt dầu, nước, khí và bột hoặc chất lỏng sợi.
Sức mạnh
1Thiết kế thân chống thổi
2Thiết kế cổng đầy đủ
3. ISO5211 đệm gắn trực tiếp
4. Phân chuẩn: GB
5Các loại vật liệu niêm phong khác nhau và các tùy chọn thép carbon
6. cấu trúc van quả bóng wafer đơn giản, kích thước nhỏ, trọng lượng nhẹ.
Lựa chọn mô hình
Van bóng wafer
| Số mẫu | Áp lực làm việc / Mpa |
Nhiệt độ áp dụng /°C |
Phương tiện trung bình áp dụng |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Phân chất ăn mòn oxy hóa | |
| Q71F-25Ti | 2.5 | Phân chất ăn mòn oxy hóa |
