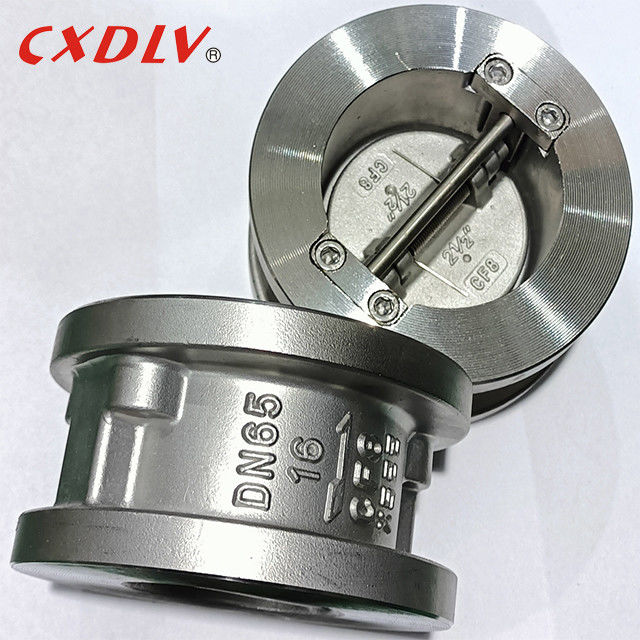

DN65 PN16 Wafer hai tấm kiểm tra van thân thép không gỉ

DN65 PN16 Wafer hai tấm kiểm tra van thân thép không gỉ

Thông tin chi tiết sản phẩm:

Nguồn gốc: ZHEJIANG, CHINA
Hàng hiệu: CXDLV
Chứng nhận: ISO9001:2008&PED 2014/68/EU
Số mô hình: H77x-150lbp

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: Có thể đàm phán
chi tiết đóng gói: Các trường hợp polywood phù hợp theo cấu trúc van khác nhau
Thời gian giao hàng: 7-30 ngày
Điều khoản thanh toán: L/C,T/T,Công Đoàn Phương Tây
Giá tốt nhất Tiếp xúc

Thông tin chi tiết

Chất liệu đĩa: 2205/CF8M/CF8/CF3/CF3M/WCB/904L Trung bình: Nước.gas.oil
Kích thước: DN40 ~ DN600 Tiêu chuẩn: ANSI/GB/DIN
Vật liệu cơ thể: 2205/CF8M/CF8/CF3/CF3M/WCB/904L MPa: 1,0Mpa/1,6Mpa/2,5Mpa/4,0Mpa
Mùa xuân: SS304/SS316/X-750
Làm nổi bật:

Dn65 Chuông kiểm tra hai tấm

,

Pn16 Chuông kiểm tra hai tấm

,

Ventil kiểm tra tấm hai không gỉ

Mô tả sản phẩm

Van hai chiều DN65 PN16 Wafer Dual Plates Thân van bằng thép không gỉ



Bản vẽ kích thước



DN65 PN16 Wafer hai tấm kiểm tra van thân thép không gỉ 0

DN65 PN16 Wafer hai tấm kiểm tra van thân thép không gỉ 1



 Thông số kỹ thuật



Thiết kế theo AP1594.API6D.JB/T8937
Mặt đối mặt theo API594.API6D.DIN3202.JB/T8937
Xếp hạng áp suất & nhiệt độ theoASME B16.34
Kiểm tra & kiểm định theo ANSI B 16.50.DIN2401.GB/T9124.JB/T74



 Ứng dụng



Van một chiều hai đĩa, kiểu Wafer sử dụng hai đĩa lò xo được gắn trên một chốt bản lề trung tâm. Bên trong van bao gồm hai lò xo hình bán nguyệt và một bề mặt đĩa, được cố định trên thân van bằng một chốt, và lò xo bị biến dạng để đóng đĩa van, và áp suất chất lỏng làm cho lò xo mở ra. Sự biến dạng nhanh chóng, bảo vệ đường ống khỏi hư hỏng do va đập thủy lực.


 Tính năng



1. Kiểu dáng wafer nhỏ gọn, thiết kế một mảnh;

2. Trụ trung tâm hỗ trợ đầy đủ cụm bên trong mà không cần chốt hoặc phích cắm bên ngoài;

3. Diện tích dòng chảy tối đa làm giảm tổn thất áp suất;

4. Thiết kế hai đĩa tạo ra độ bền tăng lên với thời gian đóng và mở giảm;

5. Lò xo xoắn hỗ trợ việc đóng đĩa van, ngăn chặn dòng chảy đảo ngược. Phản ứng van nhất quán đảm bảo chống va đập và búa nước

6. Trục có cấu tạo chịu lực, chống ăn mòn;

7. Các giá đỡ trục hoạt động như các điểm dừng để ngăn chặn việc di chuyển quá mức của các đĩa van. Chúng có khả năng chống ăn mòn với các bề mặt chịu lực trục lớn và dễ dàng tháo rời để lắp ráp, bảo trì hoặc thay đổi bên trong.

8. Vòng đệm đẩy làm giảm ma sát và mài mòn của bản lề đĩa van.



 Đóng gói & Giao hàng



Chi tiết đóng gói: Chúng tôi chọn các thùng gỗ phù hợp theo các van khác nhau và bố trí công nhân lành nghề để đóng gói trong trường hợp bị bầm tím. Người giao nhận hợp tác lâu dài sẽ đặt chỗ, thông quan và vận chuyển cho chúng tôi mà không bị chậm trễ. Có ba cách vận chuyển, bằng đường biển, đường hàng không và đường sắt. Chúng tôi sẽ sắp xếp vận chuyển theo nhu cầu của khách hàng.

Chi tiết giao hàng: theo đơn đặt hàng, 7~60 ngày



 Câu hỏi thường gặp



Q: Bạn là công ty thương mại hay nhà sản xuất?

A: Chúng tôi là nhà sản xuất trong hơn 16 năm.

Q: Thời gian giao hàng của bạn là bao lâu?

A: Theo đơn đặt hàng, 7~60 ngày.

Q: Bạn có cung cấp mẫu không? nó là miễn phí hay thêm?

A: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng không trả chi phí vận chuyển.

Q: Điều khoản thanh toán của bạn là gì?

A: Thanh toán=1000USD, trả trước 30% T/T, số dư trước khi giao hàng.





Muốn biết thêm chi tiết về sản phẩm này
DN65 PN16 Wafer hai tấm kiểm tra van thân thép không gỉ bạn có thể gửi cho tôi thêm chi tiết như loại, kích thước, số lượng, chất liệu, v.v.

Chờ hồi âm của bạn.
