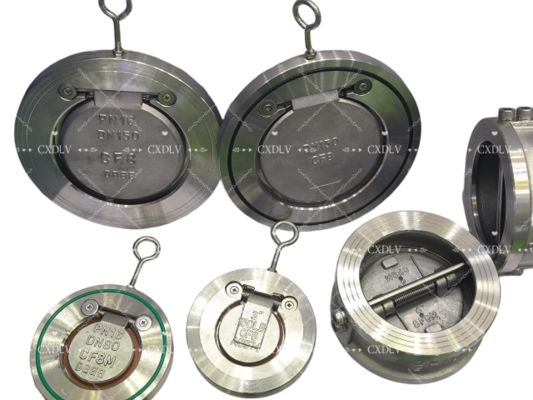

H74F Ventil kiểm tra tấm đơn loại wafer thép không gỉ

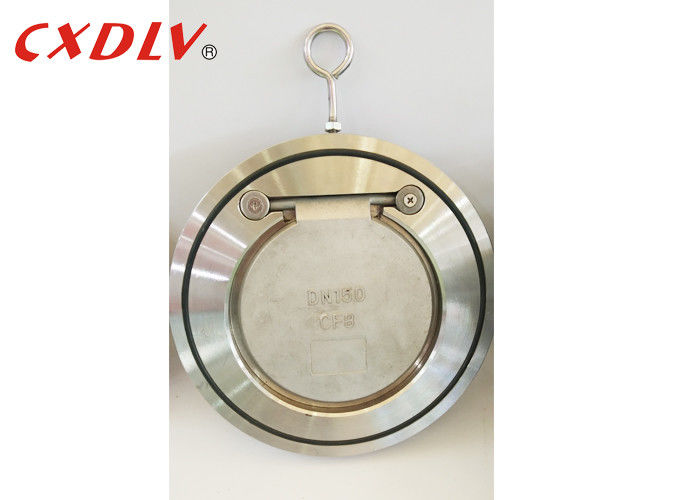

Van một chiều kiểu đĩa đơn bằng thép không gỉ H74

               Tính năng của van một chiều

Van một chiều kiểu xoay đĩa đơn

Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất: ASTM B16.34

- Kết nối mặt bích: ASTI16.5

- Kiểm tra và kiểm định: API598

Phạm vi kích thước:
-1 1/2"~16"

Áp suất định mức:
- ANSI 150LB,300LB

- JIS 10K,20K
Phạm vi nhiệt độ:
- -20°C~180°C

                  Tổng quan về van một chiều

Van một chiềulà van tự động ngắt thường được sử dụng để ngăn dòng chảy ngược hoặc thoát nước trong hệ thống đường ống. Thường được áp dụng ở phía xả của máy bơm, van một chiều ngăn hệ thống thoát nước nếu máy bơm dừng và bảo vệ chống dòng chảy ngược, có thể gây hại cho máy bơm và/hoặc các thiết bị khác.

Van một chiều kiểu xoaycó một đĩa phẳng xoay quanh một chốt bản lề. Chúng có chi phí thấp và có đặc tính tổn thất áp suất thấp khi mở hoàn toàn. Nhưng do hành trình dài và quán tính của đĩa, van một chiều kiểu xoay truyền thống có thể va đập trong các lắp đặt đường ống thẳng đứng. Do đó, các van này đôi khi được trang bị một bộ phận tay đòn và đối trọng. Chúng có thể xử lý chất lỏng có chất rắn như nước thải.

       Đặc trưng:

• Thiết kế tiết kiệm: Trọng lượng nhẹ và chiều dài đặt ngắn giúp tiết kiệm chi phí ban đầu, yêu cầu về không gian và lắp đặt so với van một chiều kiểu xoay thân đầy đủ.
• Tổn thất áp suất tối thiểu: Tổn thất áp suất được giảm thiểu bằng cách cung cấp một đường dẫn dòng chảy ngắn, thẳng và hầu như không bị cản trở
• Đóng nhanh để giảm va đập thủy lực: Việc ngắt được thực hiện thông qua đĩa hỗ trợ lò xo, tự động hoàn toàn, đóng gần vận tốc dòng chảy bằng không - thiết kế đĩa đơn, nhẹ tạo ra một sự ngắt tích cực trước khi đảo ngược dòng chảy, giúp giảm thiểu sự tăng áp
• Ghế mềm đàn hồi: kết hợp với các bề mặt bịt kín được gia công chính xác giúp đảm bảo một con dấu kín bong bóng đáp ứng hoặc vượt quá các yêu cầu kiểm tra API 598
