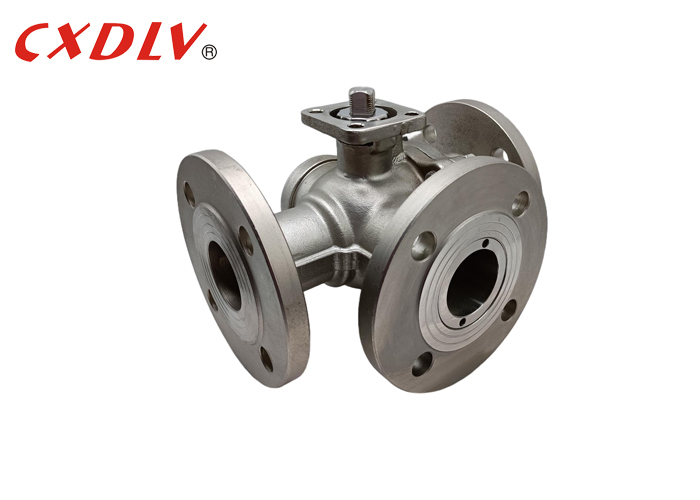

Van bi cầu 3 ngã kiểu T-port, đầu bích, thân trần
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | CXDLV |
| Chứng nhận: | CE&ISO |
| Số mô hình: | Q45F |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pc |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Các vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| Điều khoản thanh toán: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Khả năng cung cấp: | 500pcs/mon |
|
Thông tin chi tiết |
|||
| Opration: | Hoạt động | Vật liệu cơ thể: | WCB/CF8/CF8M/CF3M |
|---|---|---|---|
| Sự liên quan: | Mặt bích | Kết cấu: | Van bóng nổi |
| Khoan: | T-lỗ | Mô hình không: | Q45F-16 |
| Vật liệu chỗ ngồi: | PTFE, ppl, Dakin Ptfe | ||
| Làm nổi bật: | Van bi cầu toàn thân,thân trần,Van bi cầu chuyển hướng |
||
Mô tả sản phẩm
Cây chân rỗng đầy cổng 3 chiều Flanged End Diverter Ball Valve T-Port
Thông số kỹ thuật
Máy phun bóng 3 chiều cổng đầy đủ
Tiêu chuẩn áp dụng:
- Thiết kế và sản xuất:GB12237-89
- Kết nối:HG/T20592,GB/T9113
- Thử nghiệm chống cháy: API607 4th 1993
- Kiểm tra và kiểm tra:GB/T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Đánh giá áp suất:
- PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20°C~185°C
Máy van bóng ba chiềuCó sẵn trong phiên bản T và L. Loại T cho phép ba ống thẳng đứng giao tiếp với nhau và cắt kênh thứ ba để hoạt động như một chia và hợp nhất.Các loại van bóng ba chiều L chỉ có thể kết nối hai ống thẳng đứng với nhau, và không thể giữ các ống thứ ba kết nối với nhau cùng một lúc, chỉ để phân phối.
| Áp lực | Kích thước | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 140 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 150 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 165 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 185 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 200 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 |
Ứng dụng
1Các nhà máy lọc dầu
2. Dầu hóa
3Thiết bị xử lý hóa học
4Ứng dụng kiểm soát quy trình
5Ứng dụng nước và chất thải
6Ứng dụng đường ống
Đặc điểm
1. khóa tay cầm khóa ở 90 độ và khoảng thời gian lên đến 360 độ
2- Các thành phần đúc đầu tư chất lượng
3Thiết bị chống tĩnh đất
4Các cấu hình gắn thiết bị điều khiển kiểu ISO
5Có sẵn trong một loạt các vật liệu ghế đặc biệt
