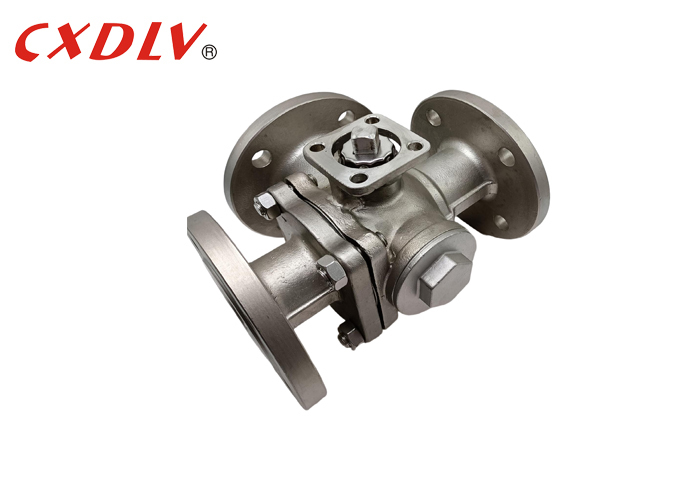

Van bi 3 ngả chữ T bằng thép không gỉ với áp suất cao và mặt bích ISO5211 TOP và áp suất PN16
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | CXDLV |
| Chứng nhận: | CE&ISO |
| Số mô hình: | Q44F/Q45F |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pc |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Các vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| Điều khoản thanh toán: | T/T, PayPal, Liên minh phương Tây, D/A, L/C, D/P, Moneygram |
| Khả năng cung cấp: | 500pcs/mon |
|
Thông tin chi tiết |
|||
| Vật liệu cơ thể: | CF8, CF8M, WCB, CF3, CF3M | Vật liệu bóng: | CF8, CF8M |
|---|---|---|---|
| Vật liệu chỗ ngồi: | PTFE | Mô hình cổng: | Cổng L, Cổng T |
| Tiêu chuẩn: | GB/ANSI/JIS | Mô hình không: | Q44F-16P,Q45F-16C |
Mô tả sản phẩm

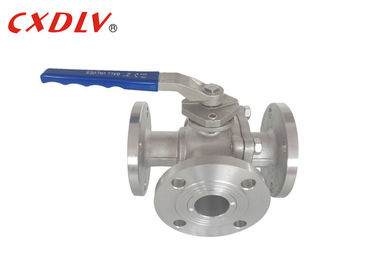

Van bi 3 ngã mặt bích với và Xếp hạng áp suất cao cho các Ứng dụng Chịu tải nặng với ISO5211 TOP và Xếp hạng áp suất PN16
Thông số kỹ thuật
Van bi nổi đúc
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB12237-89
- Kết nối: JB/T79
- Kiểm tra chống cháy: API607 lần thứ 4 năm 1993
- Kiểm tra và Kiểm định: GB/T13927-1992
Phạm vi kích thước:
- DN15 ~ DN200
Xếp hạng áp suất:
- PN16 PN25 PN40
Phạm vi nhiệt độ:
- -20°C~185°C
Van bi ba ngã có sẵn ở các phiên bản T và L. Loại T cho phép ba đường ống trực giao giao tiếp với nhau và cắt đứt kênh thứ ba để hoạt động như một sự phân chia và hợp nhất.
Loại van bi ba ngã L chỉ có thể kết nối hai đường ống trực giao với nhau và không thể giữ đường ống thứ ba được kết nối với nhau cùng một lúc, chỉ để phân phối. Nó được sử dụng để ngắt cả hai đầu vào khỏi một đầu ra hoặc nó có thể kết nối một trong hai đầu vào với một đầu ra. Các loại van 3 cổng khác có thể được thiết kế cho các sơ đồ và vị trí định hướng dòng chảy có thể có khác.
| Áp suất | Kích thước | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Ứng dụng
Van chủ yếu được sử dụng trong cấp và thoát nước tuần hoàn công nghiệp, cấp và thoát nước đô thị, các tòa nhà cao tầng và khách sạn có đầu ra nước áp lực của máy bơm, được sử dụng để cắt nước trở lại và loại bỏ búa nước phá hoại, đảm bảo hoạt động an toàn của mạng lưới đường ống. Được thiết kế để tính đến đầy đủ các yêu cầu về môi trường, không rung, không ồn, hoạt động trơn tru, đảm bảo rằng khách sạn, khu dân cư yên tĩnh và có các chức năng tiết kiệm điện.
Tại sao chọn chúng tôi?
1. Điện trở chất lỏng thấp và hệ số cản bằng chiều dài ống.
2. Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
3. Nó nhỏ gọn và đáng tin cậy, đồng thời có đặc tính bịt kín tốt. Nó cũng đã được sử dụng rộng rãi trong các hệ thống chân không.
4. Vận hành thuận tiện, đóng mở nhanh chóng và xoay 90° từ mở hoàn toàn đến đóng hoàn toàn, rất thuận tiện cho việc điều khiển từ xa.
5. Việc bảo trì thuận tiện, van bi có cấu trúc đơn giản và vòng đệm thường có thể di chuyển được, việc tháo rời và thay thế tương đối thuận tiện.
6. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt bịt kín của bi và đế van được cách ly với môi chất và môi chất không gây xói mòn bề mặt bịt kín của van.
7. Phạm vi ứng dụng rộng, từ nhỏ đến vài mm, lên đến vài mét, từ chân không cao đến áp suất cao có thể được áp dụng.
