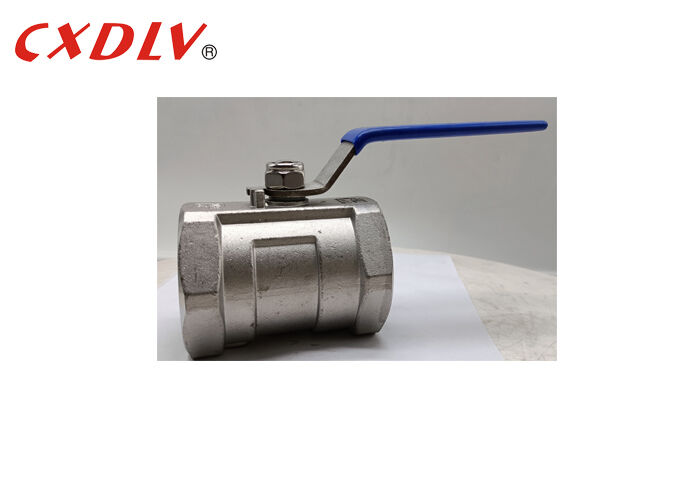

Q11F Valve quả bóng cuộn 1 phần, thân xe SS316, ghế PTFE, kết nối lớp 1000 BSP, đòn bẩy tay cầm thép không gỉ

Van bi ren ren Q11F, thân SS316, đệm PTFE, kết nối BSP Class 1000, tay gạt thép không gỉ

 Thông số kỹ thuật

• Vật liệu thân: SS304 hoặc SS316
• Vật liệu làm kín: PTFE
• Áp suất làm việc tối đa: 1000psi
• Nhiệt độ làm việc tối đa: -29~180 độ C
• Kích thước có sẵn: DN8-DN50 hoặc 1/4" - 2"
• Vận hành: Tay gạt, Bộ truyền động khí nén, Bộ truyền động điện

Van bi có một bộ phận đóng hình cầu với một lỗ tròn hoặc hình dạng khác. Việc căn chỉnh lỗ với dòng chảy sẽ mở van và đặt phần đặc của quả bóng ra ngoài dòng chảy sẽ đóng van. Quả bóng nằm trên một đế van và thân van được lắp vào phía trên của quả bóng. Phớt và vòng đệm xung quanh thân van ngăn ngừa rò rỉ. Một tay cầm để vận hành thủ công được gắn vào thân van. Các điểm dừng giữ cho tay cầm không quay quá 90 độ.

 Ứng dụng

Van bi được sử dụng trong nhiều ứng dụng khác nhau bao gồm, nhưng không giới hạn ở:

Nhà máy khí đốt, Nhà máy dầu thô, Đường cấp khí, Nhà máy polyme, Ứng dụng quy trình tự động, Nhà máy xử lý khí công nghiệp, Nhà máy LNG, Xử lý hydrocarbon, Kho chứa, Đường cấp liệu nhà máy lọc dầu

 Ưu điểm

1. Khả năng cản trở dòng chảy nhỏ. Khi van mở hoàn toàn, diện tích mặt cắt ngang của đường đi của bi, đường đi của thân van và đường ống kết nối bằng nhau và đường ống thẳng hàng. Môi chất chảy qua van bi, tương đương với việc chảy qua một đường ống thẳng và khả năng cản trở dòng chảy của van bi trong các van khác nhau. Khả năng cản trở là nhỏ nhất.

2. Vận hành nhanh chóng, chỉ cần xoay bi 90 ° trong khi mở và đóng, thuận tiện và nhanh chóng.

3. Cấu trúc đơn giản, thể tích nhỏ và trọng lượng nhẹ. Đặc biệt, chiều cao của nó nhỏ hơn nhiều so với van cổng và van chặn.

4. Hiệu suất làm kín tốt hơn. Van bi thường sử dụng một lớp làm kín mềm, dẻo.

 Lựa chọn mẫu
Van bi ren trong 3PC
