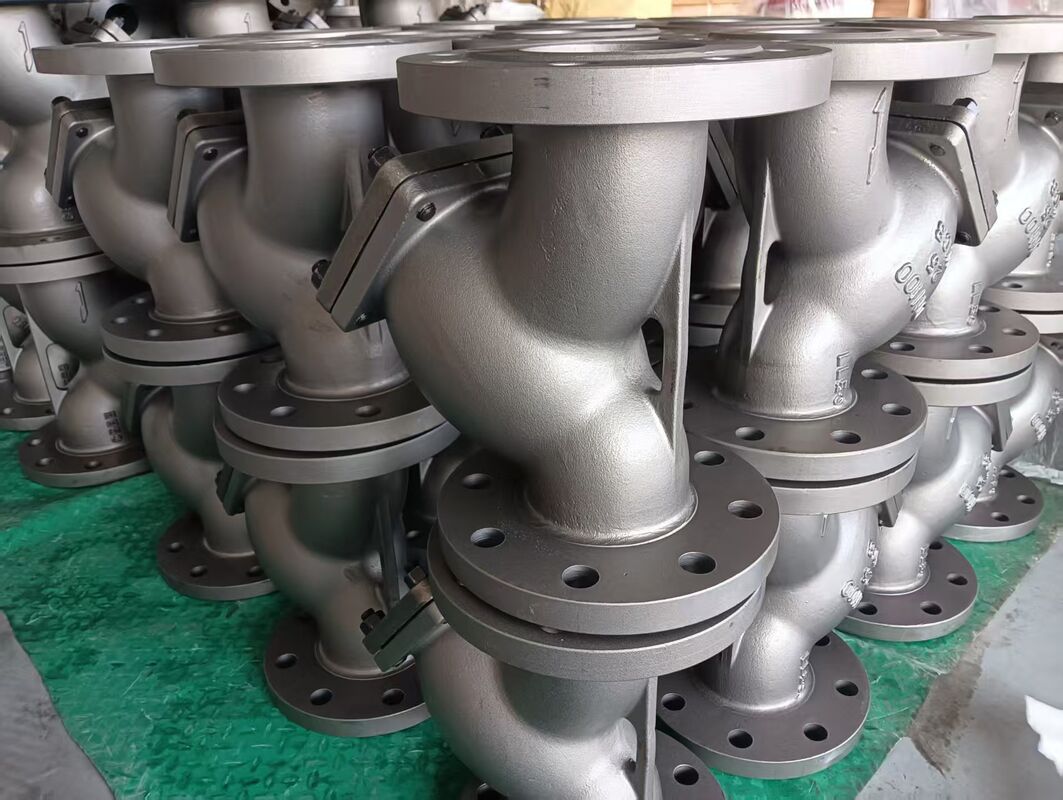

Van chặn lọc Y và Lọc Y chắc chắn được làm bằng Thép không gỉ, được thiết kế để lọc hạt trong đường ống dẫn nước, dầu và khí.
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | CXDLV |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Ứng dụng: | Sử dụng công nghiệp, nước sử dụng công nghiệp | Vật liệu bóng: | CF8, CF8M |
|---|---|---|---|
| Phạm vi nhiệt độ: | -20°C đến 200°C | Niêm phong: | PTFE, RPTFE, PEEK, PPL, v.v... |
| Vật liệu ghế: | PTFE, RPTFE hoặc Develon | Thúc đẩy bởi: | Hướng dẫn sử dụng, Penumatic, điện theo yêu cầu |
| Làm nổi bật: | Van lọc Y bằng thép không gỉ,Lọc đường ống dẫn nước,dầu |
||
Mô tả sản phẩm
| Vật liệu thân: | Thép không gỉ Duplex | Lưới lọc: | CF8/CF8M |
|---|---|---|---|
| Gioăng: | PTFE | Nút chặn: | CF8/CF8M |
| Môi chất: | Nước, Khí, Gas | ||
| Điểm nổi bật: |
|
||
Mô tả sản phẩm
Thông số kỹ thuật
Áp suất danh định: PN1.6-6.4
Áp suất thử độ bền: PT1.5PN
Môi chất áp dụng: Nước, Khí, Gas
Ứng dụng
Bộ lọc Y phù hợp cho chất lỏng trong nước, trong nước và công nghiệp trong sản xuất dầu khí, hóa chất, sợi hóa học, công nghiệp nhẹ, xử lý nước, kỹ thuật đô thị, v.v., để lọc các tạp chất rắn. Nó thường được lắp đặt phía trước máy bơm, cửa hút máy nén hoặc đồng hồ đo lưu lượng, van đường ống và thiết bị đường ống để bảo vệ thiết bị và đường ống khỏi bị tắc nghẽn và mài mòn.
Bộ lọc Y thường được lắp đặt ở đầu vào của van giảm áp, van xả áp, van mực nước cố định hoặc các thiết bị khác để loại bỏ tạp chất khỏi môi chất nhằm bảo vệ việc sử dụng bình thường của van và thiết bị. Nó cũng có thể được sử dụng để lọc các hạt lớn trong khí hoặc các môi chất khác. Nó có thể được lắp đặt trên đường ống để loại bỏ các tạp chất rắn lớn trong chất lỏng, để máy móc và thiết bị (bao gồm máy nén, máy bơm, v.v.) và dụng cụ có thể hoạt động và vận hành bình thường, và quá trình được ổn định. Vai trò của sản xuất an toàn. Bộ lọc Y phù hợp với nước, dầu và khí. Mạng lưới nước chung là 18~30 mesh, lưới thông gió là 10~100 mesh và mạng lưới dầu là 100~480 mesh.
| KÍCH THƯỚC | d | D | D1 | D2 | t | C | n-φb | L |
| DN15 | 15 | 95 | 65 | 45 | 2 | 14 | 4-14 | 120 |
| DN20 | 20 | 105 | 75 | 58 | 2 | 14 | 4-14 | 140 |
| DN25 | 25 | 115 | 85 | 68 | 2 | 14 | 4-14 | 155 |
| DN32 | 32 | 135 | 100 | 78 | 2 | 16 | 4-18 | 180 |
| DN40 | 40 | 145 | 110 | 88 | 3 | 16 | 4-18 | 200 |
| DN50 | 50 | 160 | 125 | 102 | 3 | 16 | 4-18 | 220 |
| DN65 | 65 | 180 | 145 | 122 | 3 | 18 | 4-18 | 250 |
| DN80 | 80 | 195 | 160 | 138 | 3 | 20 | 8-18 | 280 |
| DN100 | 100 | 215 | 180 | 158 | 3 | 20 | 8-18 | 320 |
| DN125 | 125 | 245 | 210 | 188 | 3 | 22 | 8-18 | 345 |
| DN150 | 150 | 280 | 240 | 212 | 3 | 24 | 8-23 | 380 |
| DN200 | 200 | 335 | 295 | 268 | 3 | 26 | 12-23 | 500 |
Tính năng
2. Bộ lọc Y áp dụng cấu trúc cơ học bên trong được cấp bằng sáng chế để thực hiện chức năng rửa ngược áp suất cao theo đúng nghĩa. Việc rửa ngược áp suất cao bên ngoài của lưới lọc kết hợp với tự mồi và xả nước thải bên trong có thể dễ dàng và triệt để loại bỏ các tạp chất bị mắc kẹt bởi bộ lọc. Không có góc chết trong quá trình làm sạch và thông lượng không bị suy giảm, điều này đảm bảo hiệu quả lọc và tuổi thọ dài.
3. Tín hiệu chênh lệch áp suất làm sạch bộ lọc Y được truyền bởi bộ truyền chênh lệch áp suất, khắc phục nhược điểm của lỗi công tắc chênh lệch áp suất lớn.
4. Thiết bị truyền động được tích hợp, kín và cách ly với các bộ phận quá dòng và được thiết kế với bảo vệ hành trình để ngăn động cơ hoặc thân máy.
5, Cửa xả nước thải của bộ lọc Y dựa vào niêm phong thủy lực, không cần van điện từ hoặc các phớt dễ bị tổn thương khác, đơn giản và thiết thực.
6. Mặt bích đầu vào và đầu ra được thiết kế dưới dạng cấu trúc di động, có thể xoay và điều chỉnh để tạo điều kiện thuận lợi cho việc lắp đặt tại chỗ.
7. Chống ăn mòn bên trong của bộ lọc Y sử dụng vật liệu chống ăn mòn đặc biệt không độc hại, có khả năng chống chịu thời tiết tốt, chống axit và kiềm, chống phun muối,
8. Hệ thống điện của bộ lọc Y áp dụng chế độ điều khiển tích hợp, có thể thực hiện điều khiển từ xa.
Đóng gói & Giao hàng
Chi tiết đóng gói: Chúng tôi chọn các thùng gỗ phù hợp theo các van khác nhau và sắp xếp công nhân lành nghề để đóng gói trong trường hợp bị bầm tím. Người giao nhận hợp tác lâu dài sẽ đặt chỗ, thông quan và vận chuyển cho chúng tôi mà không bị chậm trễ. Có ba cách vận chuyển, bằng đường biển, đường hàng không và đường sắt. Chúng tôi sẽ sắp xếp vận chuyển theo nhu cầu của khách hàng.
Chi tiết giao hàng: theo đơn đặt hàng, 7~60 ngày
Câu hỏi thường gặp
Q: Bạn là công ty thương mại hay nhà sản xuất?
A: Chúng tôi là một nhà máy.
Q: Thời gian giao hàng của bạn là bao lâu?
A: Theo đơn đặt hàng, 7~60 ngày.
Q: Bạn có cung cấp mẫu không? nó là miễn phí hay thêm?
A: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng không phải trả chi phí vận chuyển.
Q: Điều khoản thanh toán của bạn là gì?
A: Thanh toán=1000USD, trả trước 30% T/T, số dư trước khi giao hàng.
