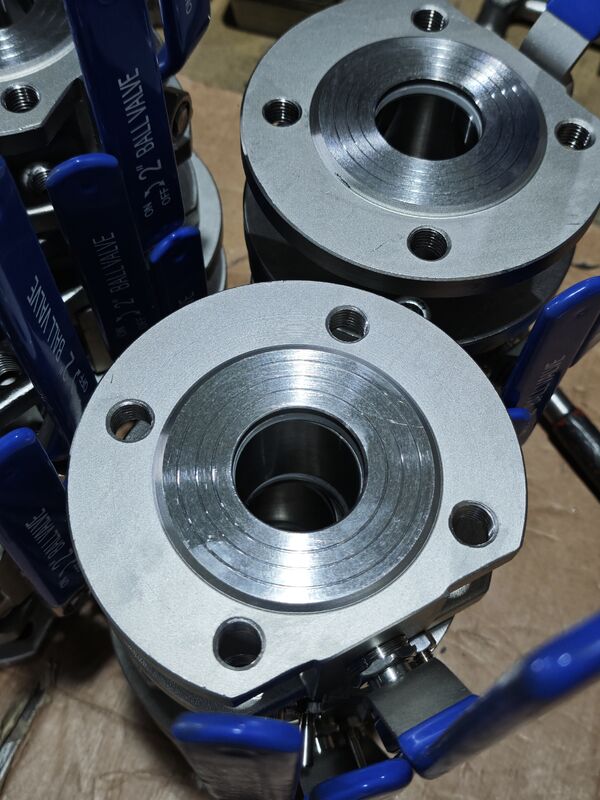

Van bóng vạch chắc chắn được thiết kế để quản lý dòng chảy dầu, nước, khí và bột giấy trong các ngành công nghiệp khác nhau
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | CXDLV |
| Chứng nhận: | CE&ISO |
| Số mô hình: | Q71F |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Các vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| Điều khoản thanh toán: | T/T, PayPal, Liên minh phương Tây, D/A, L/C, D/P, Moneygram |
| Khả năng cung cấp: | 500pcs/mon |
|
Thông tin chi tiết |
|||
| Vật liệu van: | WCB | Ghế: | PPL |
|---|---|---|---|
| đóng gói: | Than chì linh hoạt | Sự liên quan: | bánh xốp |
| Kích cỡ: | DN50 | Người mẫu: | Q71F |
| Làm nổi bật: | Máy van hình quả bóng cho khí dầu,Van bóng bằng vít Italian flanged,Van bóng dòng giấy dẻo công nghiệp |
||
Mô tả sản phẩm
Điều chỉnh hoặc cắt bột giấy, nước, khí hoặc sợi bằng van bi mặt bích wafer
Van bi mặt bích mỏng bằng thép cacbon WCB có tay cầm bằng thép không gỉ
Tính năng sản phẩm
Van bi wafer 1 cái
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: GB/T12237/1989
- Kết nối: JB/T79
- Kiểm tra chống cháy: GB/T13927-1992
Phạm vi kích thước:DN15 ~ DN200
Áp suất danh nghĩa:1,6 ~ 4,0 MPa
Phạm vi nhiệt độ:-20°C ~ 350°C
Van bi wafer là thế hệ mới của van bi khoảng cách mặt bích siêu ngắn được phát triển bằng cách giới thiệu công nghệ của Ý cho thiết kế cục bộ. Hình dạng của kênh bóng là hình chữ nhật, hình chữ V và hình chữ O. Sản phẩm có đặc điểm cấu trúc nhỏ gọn, kích thước nhỏ, trọng lượng nhẹ và lắp đặt thuận tiện.
Đơn vị: mm
| Áp lực | Kích cỡ | L | D | D1 | D2 |
|---|---|---|---|---|---|
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 |
Ứng dụng
Van bi wafer có thể được sử dụng rộng rãi trong dầu khí, hóa chất, luyện kim, nhà máy điện, công nghiệp nhẹ và các lĩnh vực khác để tự động điều chỉnh hoặc cắt dầu, nước, khí đốt và bột giấy hoặc chất lỏng dạng sợi.
Sức mạnh
- Thiết kế lệch tâm độc đáo giúp truyền động không ma sát giữa các bề mặt bịt kín, giúp kéo dài tuổi thọ của van.
- Ghế đàn hồi được tạo ra bởi mô-men xoắn.
- Thiết kế nêm khéo léo giúp van có chức năng bịt kín tự động ngày càng chặt chẽ hơn, có khả năng bù và không rò rỉ giữa các bề mặt bịt kín.
- Kích thước nhỏ, trọng lượng nhẹ và dễ lắp đặt.
- Các thiết bị điện và khí nén có thể được cấu hình theo yêu cầu của người dùng để đáp ứng nhu cầu điều khiển từ xa và điều khiển chương trình.
- Vật liệu ghế thay thế có thể được áp dụng cho nhiều loại phương tiện.
Lựa chọn mô hình
Van bi wafer
| Mẫu số | Áp suất làm việc / MPa | Nhiệt độ áp dụng / oC | Phương tiện áp dụng |
|---|---|---|---|
| Q71F-16P | 1.6 | PTFE<150 PPL>250 | Nitơ |
| Q71F-25P | 2,5 | Nitơ | |
| Q71F-16Ti | 1.6 | Môi trường ăn mòn oxy hóa | |
| Q71F-25Ti | 2,5 | Môi trường ăn mòn oxy hóa |
