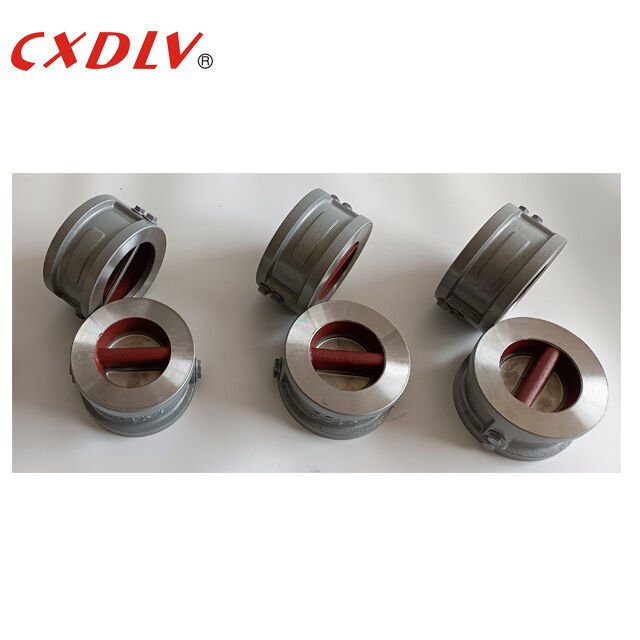

DN80 ANSI150LB RF Tấm cửa đôi bằng thép đúc Ghế kim loại Van kiểm tra wafer Van không quay trở lại
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Chiết Giang, Trung Quốc |
| Hàng hiệu: | CXDLV |
| Chứng nhận: | ISO9001:2008&PED 2014/68/EU |
| Số mô hình: | H76 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 mảnh |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Các trường hợp polywood phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 7-30 ngày |
| Điều khoản thanh toán: | L/C,T/T, Công Đoàn Phương Tây |
|
Thông tin chi tiết |
|||
| Chất liệu đĩa: | CF8M/CF8/CF3/CF3M/WCB | Trung bình: | Nước.gas.oil |
|---|---|---|---|
| Kích cỡ: | DN50 ~ DN600 | Tiêu chuẩn: | ANSI/GB/DIN |
| Chất liệu thân máy: | CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0MPa/1.6MPa/2,5MPa |
| Mùa xuân: | SS304/SS316 | ||
| Làm nổi bật: | DN80 van kiểm tra thép đúc,ANSI150LB van không quay hai tấm,van kiểm tra wafer với chỗ ngồi kim loại |
||
Mô tả sản phẩm
DN80 ANSI150LB RF Tấm cửa đôi bằng thép đúc Ghế kim loại Van kiểm tra wafer Van không quay trở lại
Thông số kỹ thuật
Thiết kế theo API594.API6D.JB/T8937
Đối mặt theo API594.API6D.DIN3202.JB/T8937
Đánh giá áp suất và nhiệt độ theoAPI598
Ứng dụng
Van kiểm tra wafer tấm kép sử dụng hai tấm chịu lực bằng lò xo được gắn bản lề trên một chốt bản lề trung tâm. Bên trong van bao gồm hai lò xo hình bán nguyệt và một bề mặt tấm, được cố định trên thân van bằng một chốt, lò xo bị biến dạng để đóng tấm van, và áp suất chất lỏng làm cho lò xo mở ra. Biến dạng nhanh, giúp bảo vệ đường ống khỏi bị hư hại do búa nước.
Bản vẽ chiều
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
| 250 | 146 | 328 | 254 | 266 |
| 300 | 181 | 378 | 305 | 310 |
| 350 | 184 | 438 | 350 | 355 |
Tính năng
1. Kiểu dáng wafer nhỏ gọn, thiết kế liền khối;
2. Trụ trung tâm hỗ trợ đầy đủ cho việc lắp ráp bên trong mà không cần chân hoặc phích cắm bên ngoài;
3. Diện tích dòng chảy tối đa làm giảm tổn thất áp suất;
4. Thiết kế tấm kép tạo ra độ bền tăng lên và giảm thời gian đóng mở;
5. Lò xo xoắn hỗ trợ đóng tấm van, ngăn dòng chảy ngược. Phản ứng van nhất quán đảm bảo chống va đập và búa nước
6. Trục có kết cấu chịu lực cao, chống ăn mòn;
7. Hỗ trợ trục hoạt động như các điểm dừng để ngăn chặn việc di chuyển quá mức của các tấm van. Chúng có khả năng chống ăn mòn với bề mặt ổ trục lớn và có thể tháo rời dễ dàng để lắp ráp, bảo trì hoặc thay đổi bên trong.
8. Vòng đệm lực đẩy làm giảm ma sát và mài mòn của bản lề tấm van.
Gói & Giao hàng
Chi tiết đóng gói: Chúng tôi lựa chọn thùng gỗ phù hợp theo các loại van khác nhau và bố trí thợ lành nghề để đóng gói trong trường hợp bị dập. Nhà giao nhận hợp tác lâu dài sẽ đặt chỗ, làm thủ tục hải quan và vận chuyển cho chúng tôi ngay lập tức. Có ba cách để vận chuyển, bằng đường biển, đường hàng không và tàu hỏa. Chúng tôi sẽ sắp xếp vận chuyển theo nhu cầu của khách hàng.
Chi tiết giao hàng: theo thứ tự, 7 ~ 60 ngày
