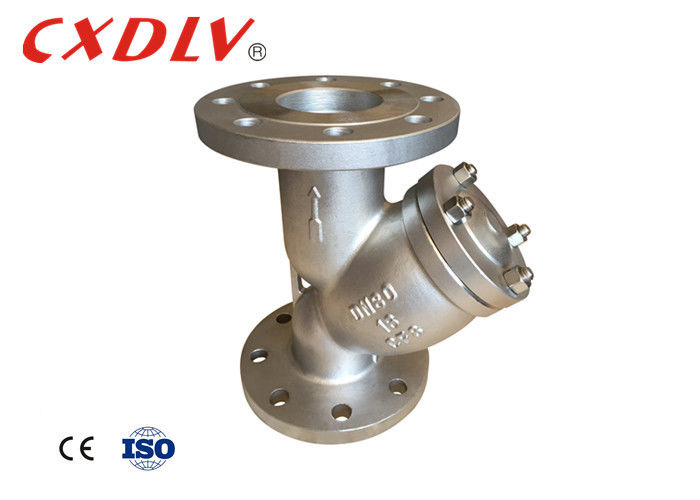

Válvula de filtro Y de acero inoxidable dúplex diseñada para mejorar la seguridad de la tubería al eliminar partículas y contaminantes en sistemas de agua, petróleo y gas
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | CXDLV |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Điều khoản thanh toán: | T/T |
|
Thông tin chi tiết |
|||
| Ứng dụng: | Sử dụng công nghiệp, nước sử dụng công nghiệp | Chất liệu bóng: | CF8, CF8M |
|---|---|---|---|
| Phạm vi nhiệt độ: | -20°C đến 200°C | Niêm phong: | PTFE, RPTFE, PEEK, PPL, v.v... |
| Vật liệu ghế: | PTFE, RPTFE hoặc Develon | Thúc đẩy bởi: | Hướng dẫn sử dụng, Penumatic, điện theo yêu cầu |
Mô tả sản phẩm
| Chất liệu thân: | Thép không gỉ Duplex | Màn hình: | CF8/CF8M |
|---|---|---|---|
| Gioăng: | PTFE | Nắp đậy: | CF8/CF8M |
| Chất lỏng: | Nước, Không khí, Khí | ||
| Điểm nổi bật: |
|
||
Mô tả sản phẩm
Thông số kỹ thuật
Áp suất danh nghĩa: PN1.6-6.4
Áp suất kiểm tra độ bền: PT1.5PN
Chất lỏng áp dụng:Nước.Không khí.Khí
Ứng dụng
Bộ lọc chữ Y phù hợp với các chất lỏng trong nước, gia dụng và công nghiệp trong sản xuất dầu mỏ, hóa chất, sợi hóa học, công nghiệp nhẹ, xử lý nước, kỹ thuật đô thị, v.v., để lọc các tạp chất rắn. Nó thường được lắp đặt ở phía trước máy bơm, đầu vào máy nén hoặc lưu lượng kế, van đường ống và thiết bị đường ống để bảo vệ thiết bị và đường ống khỏi bị tắc nghẽn và mài mòn.
Bộ lọc chữ Y thường được lắp đặt ở đầu vào của van giảm áp, van an toàn, van mực nước cố định hoặc các thiết bị khác để loại bỏ tạp chất khỏi môi trường, bảo vệ việc sử dụng bình thường của van và thiết bị. Nó cũng có thể được sử dụng để lọc các hạt lớn trong khí hoặc các môi trường khác. Nó có thể được lắp đặt trên đường ống để loại bỏ các tạp chất rắn lớn trong chất lỏng, để máy móc và thiết bị (bao gồm máy nén, máy bơm, v.v.) và các thiết bị đo có thể hoạt động bình thường, và quy trình ổn định. Vai trò của sản xuất an toàn. Bộ lọc chữ Y phù hợp với nước, dầu và khí. Mạng lưới nước thông thường là 18~30 mesh, lưới thông gió là 10~100 mesh và lưới dầu là 100~480 mesh.
| KÍCH THƯỚC | d | D | D1 | D2 | t | C | n-φb | L |
| DN15 | 15 | 95 | 65 | 45 | 2 | 14 | 4-14 | 120 |
| DN20 | 20 | 105 | 75 | 58 | 2 | 14 | 4-14 | 140 |
| DN25 | 25 | 115 | 85 | 68 | 2 | 14 | 4-14 | 155 |
| DN32 | 32 | 135 | 100 | 78 | 2 | 16 | 4-18 | 180 |
| DN40 | 40 | 145 | 110 | 88 | 3 | 16 | 4-18 | 200 |
| DN50 | 50 | 160 | 125 | 102 | 3 | 16 | 4-18 | 220 |
| DN65 | 65 | 180 | 145 | 122 | 3 | 18 | 4-18 | 250 |
| DN80 | 80 | 195 | 160 | 138 | 3 | 20 | 8-18 | 280 |
| DN100 | 100 | 215 | 180 | 158 | 3 | 20 | 8-18 | 320 |
| DN125 | 125 | 245 | 210 | 188 | 3 | 22 | 8-18 | 345 |
| DN150 | 150 | 280 | 240 | 212 | 3 | 24 | 8-23 | 380 |
| DN200 | 200 | 335 | 295 | 268 | 3 | 26 | 12-23 | 500 |
Đặc điểm
2. Bộ lọc chữ Y sử dụng cấu trúc cơ khí bên trong được cấp bằng sáng chế để thực hiện chức năng rửa ngược áp suất cao theo đúng nghĩa. Việc rửa ngược áp suất cao bên ngoài màn hình lọc kết hợp với chức năng tự mồi và xả cặn bên trong có thể dễ dàng và triệt để loại bỏ các tạp chất bị giữ lại bởi bộ lọc. Không có góc chết trong quá trình làm sạch và lưu lượng không bị suy giảm, đảm bảo hiệu quả lọc và tuổi thọ lâu dài.
3. Tín hiệu chênh lệch áp suất làm sạch của bộ lọc chữ Y được truyền bởi bộ chuyển đổi chênh lệch áp suất, khắc phục nhược điểm của sai số lớn của công tắc chênh lệch áp suất.
4. Thiết bị truyền động được tích hợp, được niêm phong và cách ly với các bộ phận quá dòng, và được thiết kế với chức năng bảo vệ ngắt để ngăn động cơ hoặc thân máy.
5, Lỗ xả cặn của bộ lọc chữ Y dựa vào cơ chế làm kín thủy lực, không cần van điện từ hoặc các bộ phận làm kín dễ hỏng khác, đơn giản và thiết thực.
6. Mặt bích đầu vào và đầu ra được thiết kế dưới dạng cấu trúc di động, có thể xoay và điều chỉnh để thuận tiện cho việc lắp đặt tại chỗ.
7. Lớp chống ăn mòn bên trong của bộ lọc chữ Y sử dụng vật liệu chống ăn mòn đặc biệt không độc hại, có khả năng chống chịu thời tiết tốt, chống axit và kiềm, chống phun muối,
8. Hệ thống điện của bộ lọc chữ Y sử dụng chế độ điều khiển tích hợp, có thể thực hiện điều khiển từ xa.
Đóng gói & Giao hàng
Chi tiết đóng gói: Chúng tôi chọn các thùng gỗ phù hợp theo từng loại van khác nhau và sắp xếp công nhân lành nghề để đóng gói trong trường hợp bị hư hỏng. Đại lý vận tải hợp tác lâu dài sẽ đặt chỗ, làm thủ tục hải quan và vận chuyển cho chúng tôi mà không bị chậm trễ. Có ba phương thức vận chuyển: đường biển, đường hàng không và đường sắt. Chúng tôi sẽ sắp xếp vận chuyển theo nhu cầu của khách hàng.
Chi tiết giao hàng: theo đơn đặt hàng, 7~60 ngày
Câu hỏi thường gặp
Q: Bạn là công ty thương mại hay nhà sản xuất?
A: Chúng tôi là nhà máy.
Q: Thời gian giao hàng của bạn là bao lâu?
A: Theo đơn đặt hàng, 7~60 ngày.
Q: Bạn có cung cấp mẫu không? Miễn phí hay có phí?
A: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng không thanh toán chi phí vận chuyển.
Q: Điều khoản thanh toán của bạn là gì?
A: Thanh toán=1000 USD, 30% T/T trả trước, số dư trước khi giao hàng.
