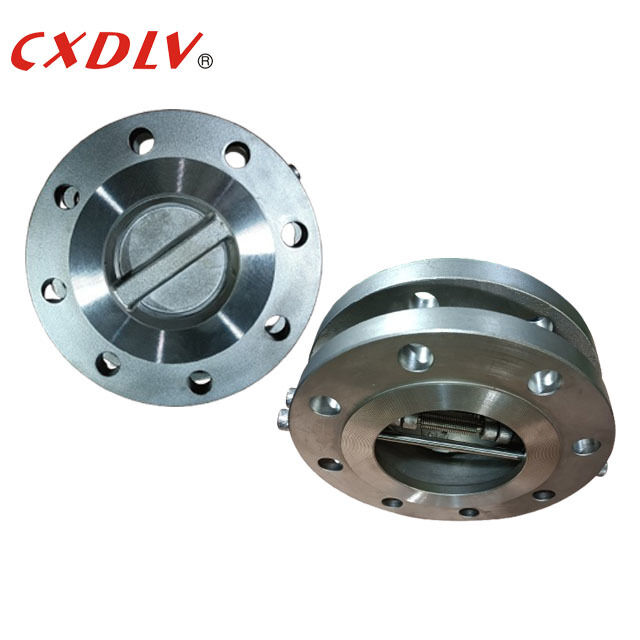

Van một chiều hai đĩa bằng thép không gỉ, bản lề kim loại, kết nối bích ANSI150LB RF
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Chiết Giang, Trung Quốc |
| Hàng hiệu: | CXDLV |
| Chứng nhận: | ISO9001:2008&PED 2014/68/EU |
| Số mô hình: | H76 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 mảnh |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Các trường hợp polywood phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 7-30 ngày |
| Điều khoản thanh toán: | L/C, T/T, |
|
Thông tin chi tiết |
|||
| Chất liệu đĩa: | Dualplex 2205/CF8M/CF8/CF3/CF3M/WCB | Trung bình: | Nước.gas.oil |
|---|---|---|---|
| Kích cỡ: | DN50 ~ DN600 | Tiêu chuẩn: | ANSI/GB/DIN |
| Chất liệu thân máy: | Dualplex 2205/CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0MPa/1.6MPa/2,5MPa |
| Mùa xuân: | Inconel X-750/SS304/SS316 | ||
Mô tả sản phẩm
Thép không gỉ 2 tấm kiểm tra van kim loại Hinged Flange cuối ANSI150LB RF
Thông số kỹ thuật
Thiết kế theo AP1594.API6D.JB/T8937
Mặt đối mặt theo API594.API6D.DIN3202.JB/T8937
Đánh giá áp suất và nhiệt độ theoASME B16.34
Thử nghiệm & kiểm tra Theo ANSI B 16.50.DIN2401.GB/T9124.JB/T74
Ứng dụng
Các đĩa kép, Wafer Check Valve sử dụng hai đĩa giáp-đánh vỏ trên một chân bản lề trung tâm. bên trong van được tạo thành từ hai lò xo bán tròn và bề mặt tấm,và được cố định trên thân van bằng một chân, và mùa xuân bị biến dạng để đóng tấm van, và áp suất chất lỏng làm cho mùa xuân mở ra.
Hình vẽ kích thước
| DN | L | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
Tính năng
1Thiết kế mô hình wafer nhỏ gọn, một phần;
2.Trung tâm cột hỗ trợ đầy đủ các tập hợp bên trong mà không có chân bên ngoài hoặc phích;
3. Khu vực lưu lượng tối đa làm giảm mất áp suất;
4Thiết kế tấm kép tạo ra sức mạnh tăng với thời gian mở và đóng giảm;
5Các muỗng xoắn hỗ trợ đóng tấm van, ngăn chặn đảo ngược dòng chảy.
6Các trục có tính năng nặng, chống ăn mòn xây dựng;
7. Các hỗ trợ trục hoạt động như một điểm dừng để ngăn chặn quá mức di chuyển của tấm van. Chúng chống ăn mòn với bề mặt mang trục lớn và dễ dàng tháo rời để lắp ráp bên trong,bảo trì hoặc thay đổi.
8. Các máy giặt đẩy làm giảm ma sát và hao mòn các bản lề tấm van.
Gói và giao hàng
Chi tiết đóng gói: Chúng tôi chọn các trường hợp gỗ phù hợp theo các van khác nhau và sắp xếp công nhân có tay nghề để đóng gói trong trường hợp bị bầm tím.thanh toán hải quan và vận chuyển cho chúng tôi ngay lập tứcCó ba cách vận chuyển, bằng đường biển, đường không và đường sắt. Chúng tôi sẽ sắp xếp vận chuyển theo nhu cầu của khách hàng.
Chi tiết giao hàng: tùy theo đơn đặt hàng, 7~60 ngày
