| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

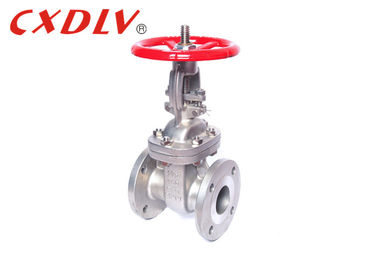

ANSI Linh hoạt Cổng Wedge Van đôi Mặt bích cách ly 150 Lớp
Thông số kỹ thuật
Tiêu chuẩn áp dụng:
- Van cổng, API600
- Van thép, ASME B16.34
- Mặt đối mặt ASME B16.10
- Mặt bích cuối ASME B16.5 / ASME B16.47
- Hàn mông kết thúc ASME B16.25
- Kiểm tra và kiểm tra API 598
Phạm vi kích thước:
- 1/2 "~ 12"
Mức áp suất:
- CL ASME, 150, 300,
Phạm vi nhiệt độ:
- -196 ° C ~ 650 ° C
Ứng dụng
Cổng của van cổng có hai mặt niêm phong. Hai mặt niêm phong của van cổng nêm được sử dụng phổ biến nhất tạo thành hình dạng nêm. Góc nêm thay đổi theo các thông số của van, thường là 5 ,, và nhiệt độ trung bình không cao đến 2 ° 52 '. Cổng của van cổng nêm có thể được tạo thành một tổng thể, được gọi là cổng cứng; nó cũng có thể được chế tạo thành một cổng có thể tạo ra một lượng biến dạng nhỏ để cải thiện khả năng xử lý của nó và bù cho độ lệch của góc bề mặt niêm phong trong quá trình gia công. Bảng được gọi là màn trập đàn hồi.
| KÍCH THƯỚC | L (RF) | d | H | H1 | W | W 1 |
| 1/2 " | 108 | 14 | 195 | / | 120 | / |
| 3/4 " | 117 | 19 | 210 | / | 120 | / |
| 1 " | 127 | 25 | 240 | / | 140 | / |
| 1 1/4 " | 140 | 32 | 300 | / | 180 | / |
| 1 1/2 " | 165 | 38 | 395 | / | 200 | / |
| 2 " | 216 | 51 | 400 | / | 200 | / |
| 2 1/2 " | 241 | 64 | 435 | / | 200 | / |
| 3 " | 283 | 76 | 515 | / | 250 | / |
| 4" | 304 | 102 | 595 | / | 280 | / |
| 5 " | 381 | 127 | 725 | / | 280 | / |
| 6 " | 403 | 152 | 780 | 820 | 300 | 310 |
| số 8" | 419 | 203 | 975 | 1020 | 350 | 310 |
| 10 " | 457 | 330 | 1150 | 1200 | 400 | 310 |
| 12 " | 502 | 353 | 1380 | 1430 | 450 | 310 |
Đặc tính
1. Chất lượng ổn định: thực hiện giám sát chất lượng trong suốt quá trình, kiểm tra sắc thái và toàn diện!
2. Giá cả hợp lý: Kiểm soát chi phí nội bộ hiệu quả, giảm chi phí và mang lại lợi ích cho khách hàng!
3. Giao hàng nhanh: dây chuyền sản xuất tiên tiến, trữ đủ, rút ngắn thời gian giao hàng!
Lựa chọn người mẫu
Van cổng
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Van Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Thiết bị truyền động | 1) Diễn xuất đơn (Hoàn trả mùa xuân) 2) Diễn xuất kép | |||
| Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị 5) Thiết bị ấm | |||
|
|
