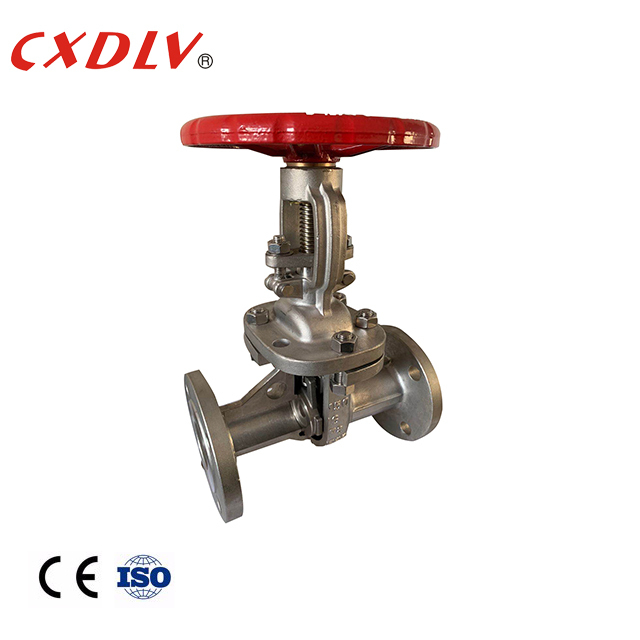

Rising Stem Flanged Gate Valve Flexible Wedge Bolted Cap
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | CXDLV |
| Chứng nhận: | CE&ISO |
| Số mô hình: | Z41W |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1pc |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Các vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| Điều khoản thanh toán: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Khả năng cung cấp: | 500pcs/mon |
|
Thông tin chi tiết |
|||
| Vật liệu cơ thể: | CF8,CF8M,CF3,CF3M,WCB | Tiêu chuẩn: | GB |
|---|---|---|---|
| Kích cỡ: | DN80 ~ DN100 | nhiệt độ: | -196 ° C ~ 650 ° C. |
| Màu sắc: | Bạc | Niêm phong: | Nhãn kim loại |
Mô tả sản phẩm

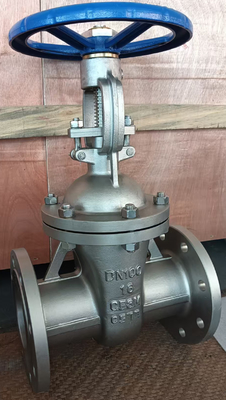

Rising Stem Flanged Gate Valve Flexible Wedge Bolted Cap
Thông số kỹ thuật
Tiêu chuẩn áp dụng:
- Mặt đối mặt DIMENSION:GB/T 12221
- CHÚNG PHẢI: GB/T 9113
- DESING: ANSI B16.34
- TEST:API598
Phạm vi kích thước:
- DN50 ~ DN350
Đánh giá áp suất:
- PN16~PN40
Phạm vi nhiệt độ:
- -20°C~180°C
Ứng dụng
The Z41 National Standard Manual Flange Gate Valve is one of the most common on-off valves that utilizes the up and down work of the gate to connect (open) and shut off (fully close) the fluid medium in the pipeCác van cổng này được sử dụng rộng rãi như là điều hòa và thiết bị tắt trong đường ống dẫn như nước máy, nước thải, xây dựng, dầu mỏ, hóa chất, thực phẩm, dược phẩm, dệt may, điện,hải sản, kim loại, và hệ thống năng lượng.
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
Tính năng
1Các kênh van cổng đều đối xứng ở cả hai bên.
2Chiều dài của cấu trúc (khoảng cách giữa hai mặt kết nối cuối của vỏ) là nhỏ.
3Hình dạng đơn giản, chiều dài cấu trúc ngắn, quy trình sản xuất tốt và phạm vi ứng dụng rộng.
Lựa chọn mô hình
Valve cổng
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Áp lực | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Vật liệu van | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Máy điều khiển | 1) Chơi một mình ((Lần Xuân trở lại) 2) Chơi đôi | |||
| Phụ kiện | 1) Chuyển đổi giới hạn 2) van điện tử 3) Bộ lọc 4) Máy định vị 5) Bộ sạc ấm | |||
