Thông tin chi tiết sản phẩm:
Thanh toán:
|
Cấu trúc: | Van bi | Cơ thể vật liệu: | Thép không gỉ |
---|---|---|---|
kết nối: | Mặt bích | Áp lực: | PN16 |
Mô hình: | Q47F | ||
Điểm nổi bật: | trunnion gắn van bi,van trunnion |

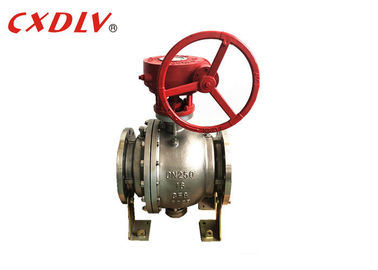

Flange End Gear Hoạt động Trunnion Type Ball Valve Đúc thép không gỉ với Worm Gear
Thông số kỹ thuật
Tổng quan
Van bi trunnion là một dạng của van một phần tư sử dụng một quả bóng rỗng, đục lỗ và cố định / được hỗ trợ để kiểm soát dòng chảy qua nó.
Một van gắn trunnion có nghĩa là quả bóng bị hạn chế bởi vòng bi và chỉ được phép xoay, phần lớn tải trọng thủy lực được hỗ trợ bởi các ràng buộc của Hệ thống, dẫn đến áp suất ổ trục thấp và không bị mỏi trục. Áp lực dòng điều khiển ghế ngược dòng với bóng đứng yên để áp lực đường thẳng buộc ghế ngược dòng lên bóng để làm cho nó bịt kín.
Việc neo cơ học của quả bóng giúp hấp thụ lực đẩy từ áp suất đường thẳng, ngăn ngừa ma sát dư thừa giữa quả bóng và ghế ngồi, do đó ngay cả khi mô-men làm việc áp suất làm việc được đánh giá đầy đủ vẫn thấp. Điều này đặc biệt thuận lợi khi van bi được kích hoạt bởi vì nó làm giảm kích thước của bộ truyền động và do đó chi phí chung của gói truyền động van.
Lợi thế
Van bi gắn trunnion là một van một phần tư kinh tế và hiệu suất cao. Hoạt động của một phần tư là nhanh và đáng tin cậy, điều này làm cho van này có thể áp dụng cho hoạt động bật tắt nhanh và đóng kín. Van bi này được sử dụng rộng rãi trong nhà máy lọc bột giấy, khai thác, sợi hóa học, nước thải và xử lý nước, công nghiệp tinh chế đường.
Thân hình:
Thiết kế cơ thể riêng biệt, vật liệu khác nhau có sẵn.
Trái bóng:
Quả bóng được gắn trunnion, giúp ngăn ngừa hư hại chỗ ngồi và giảm đáng kể đồ đạc so với van bi nổi.
Quả bóng được gia công chính xác và gương được hoàn thiện để ngắt bong bóng và mô-men xoắn hoạt động ít hơn.
Thiết kế khoan đầy đủ giảm thiểu khả năng chống dòng chảy và đạt được hiệu suất van tốt hơn.
Ghế:
Với ghế ngồi ở cả hai bên, van bi trunnion có thể xử lý dòng chảy theo hai hướng với 0 rò rỉ.
Ghế được tải trước lò xo, đảm bảo tự
Ứng dụng
Van bi trunnion được sử dụng để cắt hoặc kết nối môi trường trong các đường ống khác nhau của class150-class2500 và pn16-pn320. Nó có thể phù hợp với các phương tiện khác nhau như nước, hơi nước, dầu, khí hóa lỏng, khí tự nhiên, khí than, axit nitric, axit axetic, môi trường oxy hóa, urê, v.v ... Nó được sử dụng rộng rãi trong các ngành công nghiệp như công nghiệp hóa chất, dầu khí, khí đốt tự nhiên, luyện kim và vv Các chế độ lái của van bi trunnion bao gồm lái sâu và bánh răng sâu, lái xe bằng tay, lái khí nén và lái xe điện. Các van bi trunnion thường áp dụng kết nối mặt bích, và kết nối hàn mông cũng được thông qua. Ghế có thể là ghế niêm phong mềm hoặc ghế niêm phong cứng kim loại.
Gói giao hàng
Chi tiết đóng gói: Chúng tôi chọn vỏ gỗ phù hợp theo các van khác nhau và sắp xếp công nhân lành nghề để đóng gói trong trường hợp bị bầm tím. Giao nhận hợp tác lâu dài sẽ đặt chỗ, làm thủ tục hải quan và vận chuyển cho chúng tôi không chậm trễ. Có ba cách để vận chuyển, bằng đường biển, đường hàng không và tàu hỏa. Chúng tôi sẽ sắp xếp vận chuyển theo nhu cầu của khách hàng.
Chi tiết giao hàng: theo đơn đặt hàng, 7 ~ 60 ngày
Người liên hệ: Li
Tel: 13857766211
Fax: 86-577-86890889
