Thông tin chi tiết sản phẩm:
Thanh toán:
|
Kết nối: | bsp, npt | Vật liệu cơ thể: | CF8, CF8M, WCB |
---|---|---|---|
Miếng đệm: | PTFE | Sức ép: | PN16 |
Kích thước: | DN15 ~ DN50 | ||
Điểm nổi bật: | Kính ngắm chỉ báo lưu lượng BSP,Kính ngắm chỉ báo lưu lượng DN50,Chỉ báo lưu lượng ngắm CF8 |

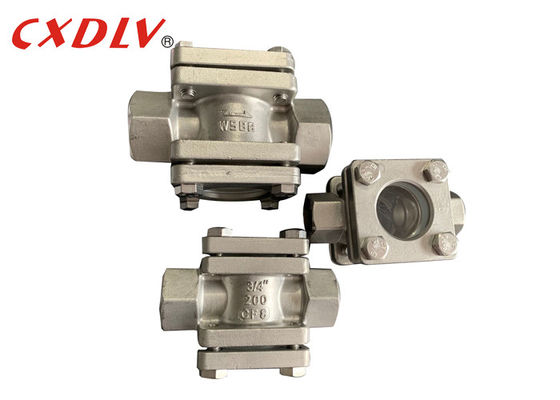

Kính ngắm chỉ báo lưu lượng nước có ren 3/4 inch
Tính năng sản phẩm
Kính ngắm chủ đề
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: ASTM B16.34
- Kiểm tra và Kiểm tra: API598
Phạm vi kích thước:
- DN15 ~ DN50
Mức áp suất:
- PN16
Phạm vi nhiệt độ:
- -20 ° C ~ 150 ° C
Thông số kỹ thuật
d | L | W | ΦXG | H | |
DN15 | 15 | 100 | 60X60 | 45X10 | 60 |
DN20 | 20 | 100 | 60X60 | 45X10 | 70 |
DN25 | 25 | 115 | 71X71 | 55X10 |
80 |
Tổng quat
Chỉ báo lưu lượng bằng mắt là một thiết bị được lắp đặt vào đường ống để cung cấp hình ảnh xác minh dòng chất lỏng để biết hướng và tốc độ dòng chảy chính xác.Chỉ báo dòng chảy cho phép người vận hành quan sát màu sắc và độ trong của chất lỏng qua cửa sổ.Bộ chỉ thị lưu lượng nhìn là phần thân có một hoặc nhiều cửa sổ quan sát, thường có các miếng đệm và cách để gắn bộ chỉ thị vào đường ống, chẳng hạn như các kết nối mặt bích, ren.Các chỉ báo dòng chảy có sẵn để phù hợp với các kích thước đường ống tiêu chuẩn từ 1/4 inch đến 16 inch và mang xếp hạng áp suất ANSI.Chỉ báo dòng chảy có thể được áp dụng cho hầu hết các giai đoạn chuyển động, cho dù đó là chất lỏng, khí hay bột.
Tài liệu tham khảo
Kính ngắm mặt bích | Kính ngắm chủ đề | |
Tiêu chuẩn | JIS, DIN, ANSI | BSP, BSPT, NPT |
Vật chất | CF8, CF8M, WCB | |
Kích thước | DN15 ~ DN200 | DN15 ~ DN50 |
