Thông tin chi tiết sản phẩm:
Thanh toán:
|
Vật liệu cơ thể: | CF8, CF8M, WCB | Kết nối: | bsp, npt |
---|---|---|---|
Cốc thủy tinh: | Borosilicate | Sức ép: | PN16 |
Kích thước: | DN15 ~ DN50 | Màu sắc: | Bạc |
Điểm nổi bật: | Kính ngắm mặt bích PN16,Kính ngắm mặt bích DN15,Kính ngắm 3/4 "ren trơn |

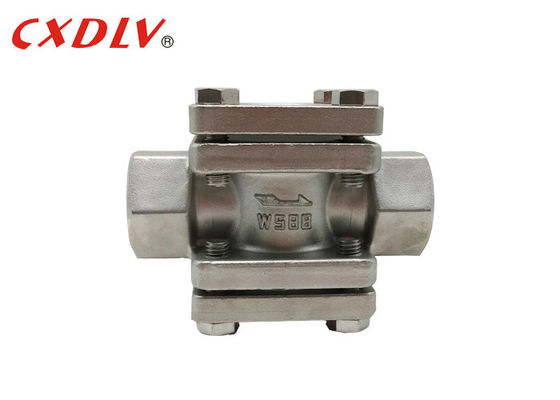

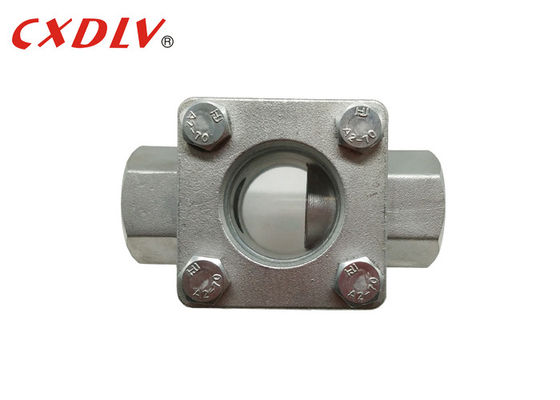

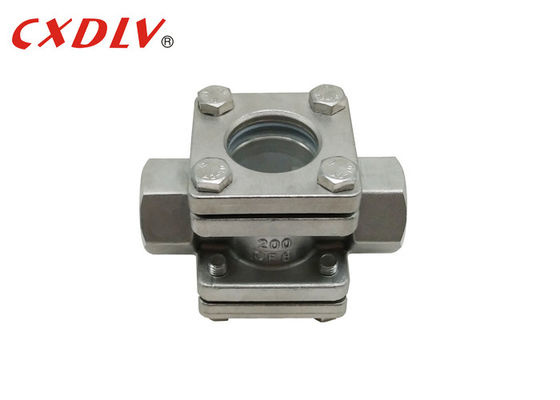

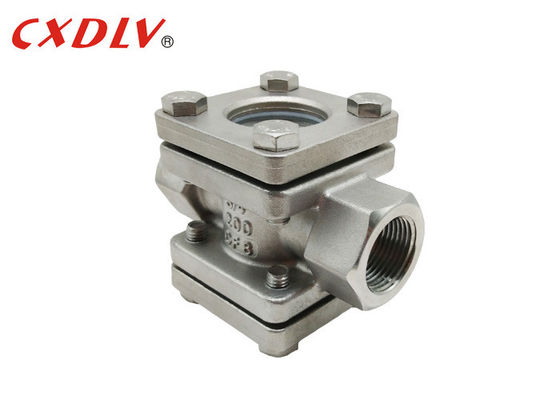

Chỉ báo lưu lượng nước lỏng 3/4 inch có ren trơn PN16 Kính ngắm
Tính năng sản phẩm
Kính chỉ thị lưu lượng còn được gọi là kính ngắm, có tác dụng quan sát dòng chảy của môi chất trong đường ống, được sử dụng phổ biến trong dầu khí, hóa chất, sợi hóa học, y học, thực phẩm và các thiết bị sản xuất công nghiệp khác, có thể quan sát dòng chảy của chất lỏng, khí, phản ứng trung bình hơi, không thể thiếu của nó để đảm bảo các phụ kiện sản xuất bình thường trong sản xuất của nhà máy. Chỉ báo tốc độ thấp bao gồm chỉ báo lưu lượng ren cái và chỉ báo lưu lượng mặt bích.
1. việc sử dụng chỉ báo dòng chảy
Được sử dụng để quan sát dòng chảy trung bình trong tình hình đường ống.
2. chỉ báo dòng chảy là một sản phẩm thực tế dễ quan sát và cài đặt
Ít nhất thì cũng được khi đi qua phương tiện truyền thông. Cả hai đầu đều có thể được sử dụng như một lối vào, đơn giản, trực tiếp và đáng tin cậy.cũng như dễ dàng quản lý và cài đặt.
3. đặc điểm trò chuyện của chỉ báo lưu lượng
Mặt kính A.Window dễ lau chùi
B.Cửa kính có thể quay 180 hướng quan sát
C.Với luật pháp, nằm kép dễ dàng lắp đặt hoặc tháo rời
Thông số kỹ thuật
d | L | W | ΦXG | H | |
DN15 | 15 | 100 | 60X60 | 45X10 | 60 |
DN20 | 20 | 100 | 60X60 | 45X10 | 70 |
DN25 | 25 | 115 | 71X71 | 55X10 |
80 |
Tổng quat
Chỉ báo lưu lượng bằng mắt là một thiết bị được lắp đặt vào đường ống để cung cấp hình ảnh xác minh dòng chất lỏng để biết hướng và tốc độ dòng chảy chính xác.Chỉ báo dòng chảy cho phép người vận hành quan sát màu sắc và độ trong của chất lỏng qua cửa sổ.Bộ chỉ thị lưu lượng theo dõi là một phần thân có một hoặc nhiều cửa sổ quan sát, thường có các miếng đệm và cách lắp bộ chỉ thị vào đường ống, chẳng hạn như các kết nối mặt bích, ren.Các chỉ báo dòng chảy có sẵn để phù hợp với các kích thước đường ống tiêu chuẩn từ 1/4 inch đến 16 inch và mang xếp hạng áp suất ANSI.Chỉ báo dòng chảy có thể được áp dụng cho hầu hết các giai đoạn chuyển động, cho dù đó là chất lỏng, khí hay bột.
Tài liệu tham khảo
Kính ngắm mặt bích | Kính ngắm chủ đề | |
Tiêu chuẩn | JIS, DIN, ANSI | BSP, BSPT, NPT |
Vật chất | CF8, CF8M, WCB | |
Kích thước | DN15 ~ DN200 | DN15 ~ DN50 |
