| MOQ: | 1 CÁI |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ ván ép phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / thứ hai |

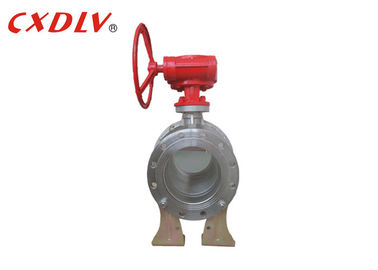

Van bi thép carbon gắn trunnion với hoạt động bánh răng
Van bi của dòng này có bi cố định, dưới mọi áp lực, bi sẽ không di chuyển Dưới áp lực của lò xo và môi chất, chân van đẩy để nhận ra độ kín tốt, vì vậy chân van sẽ không chịu quá nhiều áp lực, ít bị biến dạng , mô-men xoắn hoạt động nhỏ và tuổi thọ lâu dài.Tuổi thọ của nó gấp 2 ~ 3 lần van bi loại O thông thường, được ứng dụng đặc biệt cho áp suất cao và đường kính lớn
Thông số kỹ thuật
Tổng quan
Van bi trục là một dạng van một phần tư sử dụng một quả bóng rỗng, đục lỗ và cố định / được hỗ trợ để kiểm soát dòng chảy qua nó.
Van được gắn trên trục có nghĩa là viên bi bị hạn chế bởi các ổ trục và chỉ được phép quay, phần lớn tải trọng thủy lực được hỗ trợ bởi các ràng buộc của Hệ thống, dẫn đến áp suất chịu lực thấp và không gây mỏi trục.Áp suất dòng truyền lực đẩy ghế ngược lên quả bóng đứng yên để áp suất dòng ép ghế ngược lên quả bóng khiến nó bị bịt kín.
Việc neo cơ học của quả bóng hấp thụ lực đẩy từ áp suất dòng, ngăn chặn ma sát dư thừa giữa quả bóng và ghế, do đó, ngay cả khi ở áp suất làm việc đầy đủ, mô-men xoắn vận hành vẫn ở mức thấp.Điều này đặc biệt thuận lợi khi van bi được kích hoạt vì nó làm giảm kích thước của cơ cấu chấp hành và do đó chi phí tổng thể của gói kích hoạt van.
Thuận lợi
Thiết kế bóng trunnion là mô-men xoắn hoạt động thấp hơn, dễ vận hành, giảm thiểu mài mòn của ghế (Cách ly thân / bóng ngăn cản tải bên và mài mòn của ghế phía dưới, cải thiện hiệu suất và tuổi thọ), hiệu suất niêm phong vượt trội ở cả áp suất cao và thấp (một cơ cấu lò xo riêng biệt và áp suất dòng ngược dòng được sử dụng làm niêm phong chống lại quả cầu tĩnh cho các ứng dụng áp suất thấp và áp suất cao).
Trunnion có sẵn cho mọi kích cỡ và cho tất cả các cấp áp suất nhưng chúng không phù hợp cho mục đích điều tiết.
Đăng kí
Van bi trunnion được sử dụng để cắt hoặc kết nối môi chất trong các đường ống khác nhau thuộc class150-class2500 và pn16-pn320.Nó có thể phù hợp với các môi trường khác nhau như nước, hơi nước, dầu, khí hóa lỏng, khí tự nhiên, khí than, axit nitric, axit axetic, môi trường oxy hóa, urê, v.v. Nó được sử dụng rộng rãi trong các ngành công nghiệp như công nghiệp hóa chất, dầu khí, khí tự nhiên, luyện kim và vv Các chế độ dẫn động của van bi trục côn bao gồm truyền động bánh răng sâu và bánh răng sâu, dẫn động bằng tay, dẫn động khí nén và dẫn động điện.Các van bi trunnion thường áp dụng kết nối mặt bích và kết nối hàn đối đầu cũng được áp dụng.Ghế có thể là ghế đệm mềm hoặc ghế đệm cứng bằng kim loại.
Câu hỏi thường gặp
Q: Bạn có phải là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là một nhà máy.
Q: Thời gian giao hàng của bạn là bao lâu?
A: Theo đơn đặt hàng, 7 ~ 60 ngày.
Q: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng không phải trả chi phí vận chuyển hàng hóa.
Q: Điều khoản thanh toán của bạn là gì?
A: Thanh toán <= 1000USD, trả trước 100%.Thanh toán> = 1000USD, 30% T / T trước, cân bằng trước khi chuyển hàng.
|
|
