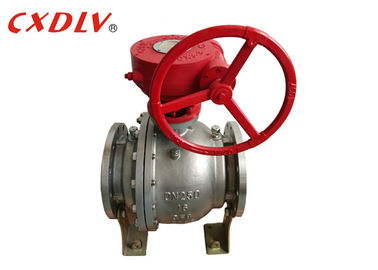

Van bi 2 chiều Trunnion Mô men xoắn hoạt động thấp

1/2 Van bi 3 chiều Bóng Trunnion mô-men xoắn hoạt động thấp

TẠI SAO TRUNNION BALL VAN?
Van bi sử dụng một quả cầu quay và một thân để cung cấp khả năng điều khiển dòng chảy bật / tắt.Khi van được đặt ở vị trí mà lỗ khoan được căn chỉnh theo cùng hướng với đường ống, nó ở vị trí mở và chất lỏng có thể đi qua hạ lưu.Khi quả bóng quay 90 độ, lỗ khoan trở nên vuông góc với đường dẫn dòng chảy, có nghĩa là van đóng và chất lỏng không thể đi qua.

Ưu điểm của van bi bao gồm Tắt nhanh, chỉ cần xoay 90 độ để đóng van.Trạng thái đóng hoặc mở của van có thể dễ dàng phát hiện qua vị trí của tay cầm.Van bi cung cấp niêm phong chặt chẽ, ngay cả sau thời gian dài, sử dụng các thành phần làm kín mềm.

Thiết kế bóng gắn trunnion có "trunnion" neo ở đầu và cuối bóng.Thiết kế này cung cấp một niêm phong tích cực trên cả ghế hạ lưu và thượng lưu, bất kể áp suất, cho phép chức năng Double Block và Bleed, hoặc Double Isolation and Bleed.Điều này làm cho van bi thiết kế dạng trunnion phù hợp với các hoạt động có đường kính lớn hơn và áp suất cao hơn.Ngoài ra, thiết kế này làm giảm mô-men xoắn cần thiết để hành trình van, tạo nên một thiết kế hình trục lý tưởng cho các ứng dụng van bi tự động.

Thông số kỹ thuật

• Có các kích cỡ DN150 - DN400
• Có sẵn trong PN16
• Dòng chảy vượt trội với thiết kế bóng có đường viền độc đáo
• Đầy đủ cổng
• Có sẵn với khởi động bằng khí nén, điện, bánh răng hoặc đòn bẩy
• Các ngành: Dầu khí, Hàng hải, Lọc dầu, Địa nhiệt, Điện, Hóa chất, Bột giấy & Giấy, Chất đông lạnh, Khai thác / Thép
• Sản xuất theo hệ thống chất lượng ISO 9001 được chứng nhận

Thuận lợi

Thiết kế bóng trunnion là mô-men xoắn hoạt động thấp hơn, dễ vận hành, giảm thiểu mài mòn của ghế (Cách ly thân / bóng ngăn cản tải bên và mài mòn của ghế phía dưới, cải thiện hiệu suất và tuổi thọ), hiệu suất niêm phong vượt trội ở cả áp suất cao và thấp (một cơ cấu lò xo riêng biệt và áp suất dòng ngược dòng được sử dụng làm niêm phong chống lại quả cầu tĩnh cho các ứng dụng áp suất thấp và áp suất cao).

Trunnion có sẵn cho mọi kích cỡ và cho tất cả các cấp áp suất nhưng chúng không phù hợp cho mục đích điều tiết.

Đăng kí

Van bi trunnion là một loại van hai khối và xả (DDB), trong khi van bi nổi chỉ bịt kín phía hạ lưu. Van bi trunnion có thể chặn cả phương tiện truyền thông ngược dòng và hạ lưu.Và khi áp suất trong khoang giữa lớn hơn lực lò xo của ghế, ghế sẽ được đẩy mở để giải phóng áp suất bên trong khoang để đảm bảo an toàn.

Tại sao chọn Xidelong?

Chuyên môn hóa:
Chúng tôi chuyên sản xuất Van bi, Van bướm, Van cổng, Van cầu, Van một chiều, Kính ngắm, Phụ kiện van ......
Thuận lợi:
1. giá cả: Vì chúng tôi là nhà sản xuất chuyên nghiệp về van và phụ kiện, chúng tôi đảm bảo rằng giá cả được cung cấp phải rất cạnh tranh so với những người khác.
2. Kiểm tra nguyên liệu: Tất cả nguyên liệu đều kiểm tra chất lượng cao, và giữ trong kho.
3. Công nhân: Tất cả công nhân được đào tạo 3 tháng, công nhân lành nghề trên dây chuyền sản xuất.

Đặt hàng mẫu:
Chúng tôi sẽ chỉ tính phí chuyển phát nhanh đối với khách hàng thân thiết nói chung, và đối với khách hàng mới, chúng tôi sẽ tính 50% chi phí đơn vị và chủ yếu là phí chuyển phát nhanh.

Thời gian giao hàng:
Chúng tôi thường mất 20 ngày cho các đơn đặt hàng chính thức sau khi nhận được khoản thanh toán trước, Và các đơn đặt hàng Mẫu sẽ sẵn sàng trong vòng 7 ngày.

Kiểm soát chất lượng:
Chúng tôi có hệ thống chất lượng rất nghiêm ngặt và hoàn chỉnh để đảm bảo rằng mỗi sản phẩm sẽ đáp ứng các yêu cầu chất lượng theo khách hàng, kiểm soát chất lượng đầu vào, kiểm soát chất lượng cuối cùng, kiểm soát chất lượng đầu ra.Trong khi đó, tất cả các sản phẩm sẽ được kiểm tra nghiêm ngặt trước khi giao hàng. "

Thời hạn bảo hành:
18 tháng kể từ ngày chúng tôi ký hợp đồng hoặc PI.Hỗ trợ kỹ thuật trọn đời.
(Trong trường hợp hàng hóa có sự khác biệt so với đơn đặt hàng và bản vẽ, khách hàng sẽ đưa ra Báo cáo thu hồi liên quan đến hàng hóa bị lỗi và đính kèm các tài liệu ảnh. khách hàng sẽ quyết định rằng chúng tôi nên bồi thường chi phí cho hàng hóa bị lỗi. Khoản bồi thường đó sẽ bao gồm tất cả chi phí vận chuyển, chi phí thuế hải quan, số lượng hàng hóa đã thanh toán.)

Điều khoản và điều kiện thanh toán:
1. Điều khoản TT: Việc thanh toán sẽ là 30% thanh toán trước bằng chuyển khoản ngân hàng trực tiếp (T / T), 70% còn lại trước khi Giao hàng hoặc bản sao BL do chúng tôi gửi qua Fax hoặc Email.
2. Điều khoản L / C: Thanh toán bằng L / C trả ngay và Không hạn chế.(L / C phải cho phép tối thiểu 30 ngày kể từ ngày lô hàng xuất trình chứng từ để thương lượng, tất cả các điều khoản trong L / C phải rõ ràng, ngắn gọn và có thể chấp nhận được. Không cho phép các điều khoản, điều khoản và điều kiện đặc biệt.)

Giá cả cạnh tranh:
Chúng tôi cung cấp giá cả cạnh tranh, chất lượng tốt và dịch vụ tốt nhất để đạt được mục tiêu đôi bên cùng có lợi.

Tùy chỉnh:
tùy chỉnh được thực hiện là chấp nhận được.
