| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

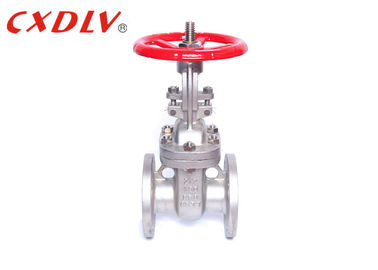

Thông qua Conduit Gate Valve Mặt bích đôi kết thúc Nêm tiêu chuẩn ANSI
Thông số kỹ thuật
Tiêu chuẩn áp dụng:
- Van cổng, API600
- Van thép, ASME B16.34
- Mặt đối mặt ASME B16.10
- Mặt bích cuối ASME B16.5 / ASME B16.47
- Hàn mông kết thúc ASME B16.25
- Kiểm tra và kiểm tra API 598
Phạm vi kích thước:
- 1/2 "~ 12"
Mức áp suất:
- CL ASME, 150, 300,
Phạm vi nhiệt độ:
- -196 ° C ~ 650 ° C
Ứng dụng
Thành viên mở và đóng của van cổng là một cổng. Hướng di chuyển của cổng vuông góc với hướng của chất lỏng. Van cổng chỉ có thể được mở hoàn toàn và đóng hoàn toàn, và không thể điều chỉnh và điều chỉnh. Cổng có hai mặt niêm phong. Hai mặt niêm phong của các van cổng chế độ phổ biến nhất tạo thành hình nêm. Góc nêm thay đổi theo các thông số của van, thường là 50 và là 2 ° 52 'khi nhiệt độ trung bình không cao. Cổng của van cổng nêm có thể được tạo thành một tổng thể, được gọi là cổng cứng; nó cũng có thể được chế tạo thành một cổng có thể tạo ra một lượng biến dạng nhỏ để cải thiện khả năng xử lý của nó và bù cho độ lệch của góc bề mặt niêm phong trong quá trình xử lý. Bảng được gọi là màn trập đàn hồi.
| KÍCH THƯỚC | L (RF) | d | H | H1 | W | W1 |
| 1/2 " | 108 | 14 | 195 | / | 120 | / |
| 3/4 " | 117 | 19 | 210 | / | 120 | / |
| 1 " | 127 | 25 | 240 | / | 140 | / |
| 1 1/4 " | 140 | 32 | 300 | / | 180 | / |
| 1 1/2 " | 165 | 38 | 395 | / | 200 | / |
| 2 " | 216 | 51 | 400 | / | 200 | / |
| 2 1/2 " | 241 | 64 | 435 | / | 200 | / |
| 3 " | 283 | 76 | 515 | / | 250 | / |
| 4" | 304 | 102 | 595 | / | 280 | / |
| 5 " | 381 | 127 | 725 | / | 280 | / |
| 6 " | 403 | 152 | 780 | 820 | 300 | 310 |
| số 8" | 419 | 203 | 975 | 1020 | 350 | 310 |
| 10 " | 457 | 330 | 1150 | 1200 | 400 | 310 |
| 12 " | 502 | 353 | 1380 | 1430 | 450 | 310 |
Đặc tính
1. Ghế van đáy phẳng, không tích tụ bụi bẩn, làm cho con dấu đáng tin cậy hơn
2. anh van nắp tổng thể NBR
3. Các van bên trong được làm bằng vật liệu hợp kim đồng và thép chống ăn mòn và không rỉ sét, có thể được sử dụng trong hệ thống nước thải để thích ứng với môi trường làm việc khắc nghiệt.
4. Điện trở của chất lỏng nhỏ và bề mặt niêm phong ít bị rửa và ăn mòn bởi môi trường.
5. Mở và đóng là tiết kiệm nhân công hơn.
6. Hướng dòng chảy của môi trường không giới hạn, không xáo trộn, không giảm áp suất.
Lựa chọn người mẫu
Van cổng
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Van Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Thiết bị truyền động | 1) Diễn xuất đơn (Hoàn trả mùa xuân) 2) Diễn xuất kép | |||
| Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị 5) Thiết bị ấm | |||
|
|
