| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

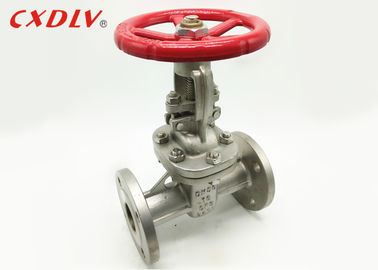

Van cổng mặt bích tăng cho ống lắp bánh răng Power Wedge
Thông số kỹ thuật
Tiêu chuẩn áp dụng:
- KHUÔN MẶT ĐẾN KHUÔN MẶT: GB / T 12221
- KẾT HỢP FLANGE END: GB / T 9113
- MÔ TẢ: ANSI B16.34
- KIỂM TRA: API598
Phạm vi kích thước:
- DN15 ~ DN300
Mức áp suất:
- PN16 ~ PN40
Phạm vi nhiệt độ:
- -196 ° C ~ 650 ° C
Ứng dụng
Van cổng thủ công tiêu chuẩn quốc gia Z41 là một trong những van bật tắt phổ biến nhất sử dụng công việc lên xuống của cổng để kết nối (mở) và tắt (đóng hoàn toàn) môi trường chất lỏng trong đường ống. Các van cổng này được sử dụng rộng rãi làm thiết bị điều hòa và ngắt trong các đường ống như nước máy, nước thải, xây dựng, dầu mỏ, hóa chất, thực phẩm, dược phẩm, dệt may, điện, hàng hải, luyện kim và hệ thống năng lượng.
| ĐN | L | D | D1 | Đ2 | bf | z-d | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
Đặc tính
1. Phương tiện có thể chảy theo bất kỳ hướng nào ở cả hai phía, rất dễ cài đặt. Các kênh van cổng đối xứng ở cả hai bên.
2. Chiều dài của cấu trúc (khoảng cách giữa hai mặt kết nối của vỏ) nhỏ.
3. Hình dạng đơn giản, chiều dài cấu trúc ngắn, quy trình sản xuất tốt và phạm vi ứng dụng rộng.
Lựa chọn người mẫu
Van cổng
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Van Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Thiết bị truyền động | 1) Diễn xuất đơn (Hoàn trả mùa xuân) 2) Diễn xuất kép | |||
| Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị 5) Thiết bị ấm | |||
|
|
