| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |

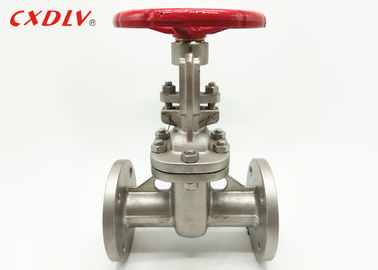

Cửa cống có khả năng đàn hồi Van mặt bích Kết thúc cấp công nghiệp CF8 CF8M
Thông số kỹ thuật
Tiêu chuẩn áp dụng:
- KHUÔN MẶT ĐẾN KHUÔN MẶT: GB / T 12221
- KẾT HỢP FLANGE END: GB / T 9113
- MÔ TẢ: ANSI B16.34
- KIỂM TRA: API598
Phạm vi kích thước:
- DN15 ~ DN300
Mức áp suất:
- PN16 ~ PN40
Phạm vi nhiệt độ:
- -196 ° C ~ 650 ° C
Ứng dụng
Cổng của van cổng nêm có thể được tạo thành một tổng thể, được gọi là cổng cứng; nó cũng có thể được chế tạo thành một cổng có thể tạo ra một lượng biến dạng nhỏ để cải thiện khả năng xử lý của nó và bù cho độ lệch của góc bề mặt niêm phong trong quá trình gia công. Bảng được gọi là màn trập đàn hồi. Khi van cổng được đóng lại, bề mặt niêm phong chỉ có thể được bịt kín bằng áp suất trung bình, nghĩa là bề mặt niêm phong của ram được ép vào ghế van ở phía bên kia bằng áp suất trung bình để đảm bảo niêm phong bề mặt niêm phong , đó là tự niêm phong. Hầu hết các van cổng buộc phải bịt kín, nghĩa là khi đóng van, lực bên ngoài buộc phải ấn cổng vào ghế van để đảm bảo niêm phong bề mặt niêm phong. Cổng của van cổng di chuyển tuyến tính với thân van, được gọi là van cổng nâng, còn được gọi là van cổng mở.
| ĐN | L | D | D1 | Đ2 | bf | z-d | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
Đặc tính
1. Chiều cao lớn, thời gian mở và đóng cửa dài. Hành trình mở và đóng của màn trập lớn và việc thả được thực hiện bằng vít.
2. Hiện tượng búa nước không dễ sản xuất. Lý do là thời gian tắt máy dài.
3. Phương tiện có thể chảy theo bất kỳ hướng nào trên cả hai mặt, rất dễ cài đặt. Các kênh van cổng đối xứng ở cả hai bên.
Lựa chọn người mẫu
Van cổng
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Van Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Thiết bị truyền động | 1) Diễn xuất đơn (Hoàn trả mùa xuân) 2) Diễn xuất kép | |||
| Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị 5) Thiết bị ấm | |||
|
|
