| MOQ: | 1pc |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 5 ~ 25 ngày làm việc |
| phương thức thanh toán: | T / T, Paypal, Western Union, D / A, L / C, D / P, MoneyGram |
| khả năng cung cấp: | 500 chiếc / Môn |
Thông số kỹ thuật
Tiêu chuẩn áp dụng:
- KHUÔN MẶT ĐẾN KHUÔN MẶT: GB / T 12221
- KẾT HỢP FLANGE END: GB / T 9113
- MÔ TẢ: ANSI B16.34
- KIỂM TRA: API598
Phạm vi kích thước:
- DN15 ~ DN300
Mức áp suất:
- PN16 ~ PN40
Phạm vi nhiệt độ:
- -196 ° C ~ 650 ° C
Ứng dụng

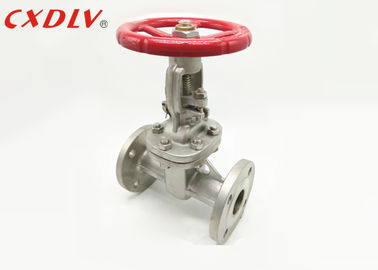

Van cổng là một màn trập của thành viên mở và đóng. Hướng di chuyển của cổng vuông góc với hướng của chất lỏng. Van cổng chỉ có thể được mở hoàn toàn và đóng hoàn toàn. Các thông số của cửa là khác nhau, thường là 5 °. Khi nhiệt độ trung bình không cao, nó là 2 ° 52. '. Cải thiện khả năng sản xuất và bù cho độ lệch của góc bề mặt niêm phong trong quá trình gia công. Loại ram này được gọi là ram đàn hồi.
| ĐN | L | D | D1 | Đ2 | bf | z-d | H |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
Đặc tính
1. Điện trở dòng chảy nhỏ. Đường trung bình bên trong của thân van đi thẳng, môi trường chảy theo đường thẳng và điện trở dòng chảy nhỏ.
2. Tiết kiệm nhân công hơn khi mở và đóng. So với van ngắt, hướng chuyển động của cửa trập vuông góc với hướng dòng chảy của môi trường, cho dù là mở hay đóng.
3. Chiều cao lớn, thời gian mở và đóng cửa dài. Hành trình mở và đóng của màn trập lớn và việc thả được thực hiện bằng vít.
Lựa chọn người mẫu
Van cổng
| Tiêu chuẩn | ANSI | GB | JIS | DIN |
| Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Van Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Thiết bị truyền động | 1) Diễn xuất đơn (Hoàn trả mùa xuân) 2) Diễn xuất kép | |||
| Phụ kiện | 1) Công tắc giới hạn 2) Van điện từ 3) Bộ lọc 4) Bộ định vị 5) Thiết bị ấm | |||
|
|
