| MOQ: | 1 cái |
| giá bán: | Có thể đàm phán |
| bao bì tiêu chuẩn: | Vỏ gỗ dán phù hợp theo cấu trúc van khác nhau |
| Thời gian giao hàng: | 7 ~ 25 ngày |
| phương thức thanh toán: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| khả năng cung cấp: | 1000 Cái / Môn |

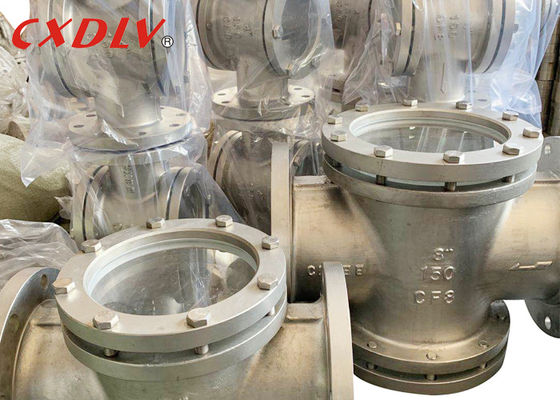

Mặt bích hình tròn Kính nhìn thẳng bằng thép không gỉ / kính nhìn áp suất cao
Tính năng sản phẩm
Kính ngắm mặt bích
Tiêu chuẩn áp dụng:
- Thiết kế và Sản xuất: ASTM B16.34
- Kiểm tra và Kiểm tra: API598
Phạm vi kích thước:
- DN15 ~ DN300
Mức áp suất:
- 150LB, 300LB
Phạm vi nhiệt độ:
- -20 ° C ~ 150 ° C
Thông số kỹ thuật
| H | L | D | D1 | D2 | |
| 1 " | 92 | 160 | 108 | 79,5 | 51 |
| 2 " | 140 | 230 | 152 | 120,5 | 92 |
| 3 " | 180 | 310 | 190 | 152,5 |
127 |
| 4" | 215 | 350 | 229 | 190,5 | 157,5 |
Tổng quat
Chỉ báo lưu lượng bằng mắt là một thiết bị được lắp đặt vào đường ống để cung cấp hình ảnh xác minh dòng chất lỏng để biết hướng và tốc độ dòng chảy chính xác.Đèn báo dòng chảy cho phép người vận hành quan sát màu sắc và độ trong của chất lỏng qua cửa sổ.Bộ chỉ thị lưu lượng nhìn là phần thân có một hoặc nhiều cửa sổ quan sát, thường có các miếng đệm và cách để gắn bộ chỉ thị vào đường ống, chẳng hạn như các kết nối mặt bích, ren.Các chỉ báo dòng chảy có sẵn để phù hợp với các kích thước đường ống tiêu chuẩn từ 1/4 inch đến 16 inch và mang xếp hạng áp suất ANSI.Chỉ báo dòng chảy có thể được áp dụng cho hầu hết các giai đoạn chuyển động, cho dù đó là chất lỏng, khí hay bột.
Tài liệu tham khảo
| Kính ngắm mặt bích | |||
| Tiêu chuẩn | JIS | DIN | ANSI |
| Sức ép | 10 nghìn, 20 nghìn | PN16, PN25, PN40 | 150LB, 300LB |
| Vật chất | CF8, CF8M, WCB | ||
| Kích thước | DN15 ~ DN200 | ||
