Thông tin chi tiết sản phẩm:
Thanh toán:
|
Cơ thể vật liệu: | WCB | Chất liệu ghế: | PTFE |
---|---|---|---|
Cấu trúc: | Lập dị đôi | Tiêu chuẩn: | ANSI |
Kích thước: | 6 " | Trung bình: | Nước dầu khí |
Điểm nổi bật: | van bướm kiểu wafer,van bướm kiểu wafer |

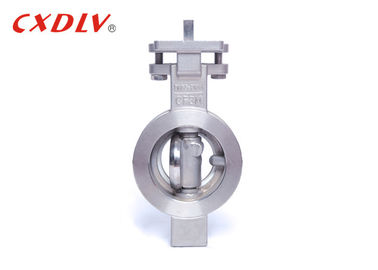

Van bướm wafer đường kính lớn cho con dấu kim loại chất lỏng khác nhau
Thông số kỹ thuật
1. Tiêu chuẩn áp dụng:
* Thiết kế và sản xuất: ASTM A351 304
* Kết nối: JB / T79-94 (2)
* Kích thước mặt đối mặt: ANSI / ASME B16.5
* Kiểm tra và kiểm tra: API STD598-84
2. Phạm vi kích thước:
- 1/2 "~ 24"
3. Đánh giá áp lực:
- 150LB ~ 600LB
4. Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Ứng dụng
Lớp bề mặt niêm phong chỗ ngồi được lắng đọng với vật liệu hợp kim chịu nhiệt độ và chống ăn mòn. Vòng niêm phong ngăn xếp mềm nhiều lớp được cố định trên tấm van. So với van bướm truyền thống, van bướm có khả năng chịu nhiệt độ cao, hoạt động nhẹ, không ma sát khi mở và đóng, và con dấu được bù với sự tăng mô-men xoắn của cơ cấu truyền khi đóng và van bướm được cải thiện. Hiệu suất niêm phong và lợi thế của việc kéo dài tuổi thọ.
KÍCH THƯỚC | L | C | Y | E | G |
2 " | 43 | 96 | 50 | 38 | 124 |
2 1/2 " | 49 | 119 | 48 | 59 | 194 |
3 " | 49 | 132 | 74 | 73 | 203 |
4" | 54 | 157 | 97 | 95 | 216 |
5 " | 64 | 186 | 111 | 111 | 217 |
6 " | 57 | 216 | 146 | 142 | 235 |
số 8" | 64 | 270 | 194 | 188 | 270 |
10 " | 71 | 324 | 243 | 236 | 329 |
12 " | 81 | 381 | 289 | 282 | 357 |
Sức mạnh
1. Vật liệu làm kín bề mặt thường được làm bằng cao su và nhựa, do đó hiệu suất bịt kín áp suất thấp là tốt.
2. Dễ dàng cài đặt.
3. Hoạt động linh hoạt và tiết kiệm lao động, chế độ thủ công, điện, khí nén và thủy lực có sẵn.
Lựa chọn người mẫu
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý |
