Thông tin chi tiết sản phẩm:
Thanh toán:
|
Cơ thể vật liệu: | thép không gỉ / wcb | Cấu trúc: | Lập dị đôi |
---|---|---|---|
Tiêu chuẩn: | ANSI | Kích thước: | 6 " |
Trung bình: | Nước dầu khí | kết nối: | Loại wafer |
Điểm nổi bật: | van bướm loại wafer,van bướm wafer |

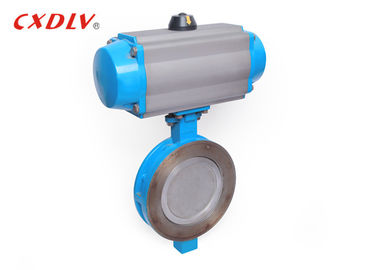

Ghế ngồi bằng khí nén mềm bằng khí nén Van bướm wafer 4 inch Tiêu chuẩn ANSI / GB
Thông số kỹ thuật
1. Tiêu chuẩn áp dụng:
* Thiết kế và sản xuất: ASTM A351 304
* Kết nối: JB / T79-94 (2)
* Kích thước mặt đối mặt: ANSI / ASME B16.5
* Kiểm tra và kiểm tra: API STD598-84
2. Phạm vi kích thước:
- 1/2 "~ 24"
3. Đánh giá áp lực:
- 150LB ~ 600LB
4. Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Ứng dụng
Van bướm điều chỉnh điện là một loại van điện và van điều khiển điện. Các phương thức kết nối chính là: loại mặt bích và loại wafer, là các đơn vị thực hiện quan trọng trong lĩnh vực điều khiển tự động hóa công nghiệp. Hai điểm chính để lắp đặt van bướm điều chỉnh điện: vị trí lắp đặt, chiều cao và hướng đầu vào và đầu ra phải đáp ứng các yêu cầu thiết kế. Lưu ý rằng hướng của dòng phương tiện phải phù hợp với hướng mũi tên được đánh dấu trên thân van và kết nối phải chắc chắn và chặt chẽ. Van bướm điều chỉnh điện phải được kiểm tra trước khi lắp đặt. Bảng tên của van phải tuân theo tiêu chuẩn quốc gia hiện tại "Dấu van chung" GB12220.
KÍCH THƯỚC | L | C | Y | E | G |
2 " | 43 | 96 | 50 | 38 | 124 |
2 1/2 " | 49 | 119 | 48 | 59 | 194 |
3 " | 49 | 132 | 74 | 73 | 203 |
4" | 54 | 157 | 97 | 95 | 216 |
5 " | 64 | 186 | 111 | 111 | 217 |
6 " | 57 | 216 | 146 | 142 | 235 |
số 8" | 64 | 270 | 194 | 188 | 270 |
10 " | 71 | 324 | 243 | 236 | 329 |
12 " | 81 | 381 | 289 | 282 | 357 |
Sức mạnh
Thân van là một cấu trúc thông qua thanh. Sau khi xử lý dập tắt và ủ, nó có tính chất cơ học toàn diện tốt, chống ăn mòn và chống trầy xước. Khi van bướm được mở và đóng, thân van chỉ quay và không thực hiện thao tác nâng. Việc đóng gói thân van không dễ bị phá vỡ và niêm phong là đáng tin cậy. Nó được cố định bằng chốt hình nón của tấm bướm và đầu nhô ra được thiết kế để ngăn chặn kiểu đục lỗ, để tránh thân van bị sập khi thân van và tấm bướm bị vỡ.
Lựa chọn người mẫu
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý |
