Thông tin chi tiết sản phẩm:
Thanh toán:
|
Cơ thể vật liệu: | SUS304 | Chất liệu ghế: | PTFE |
---|---|---|---|
Cấu trúc: | Lập dị đôi | Tiêu chuẩn: | GB |
Kích thước: | DN300 | Trung bình: | Nước dầu khí |
Điểm nổi bật: | van bướm kiểu wafer,van bướm kiểu wafer |

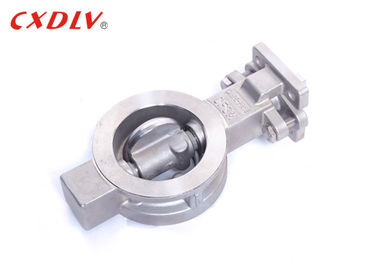

Đối với nước Oil Gas wafer Butterfly Valve Double Flange End Gear hoạt động
Thông số kỹ thuật
1. Tiêu chuẩn áp dụng:
* Thiết kế và sản xuất: GB / T12238-2005
* Kết nối: JB / T79-94 (2)
* Kích thước mặt đối mặt: GB / T12221 (20)
* Kiểm tra và kiểm tra: JB / T9092-1999
2. Phạm vi kích thước:
- DN50 ~ DN500
3. Đánh giá áp lực:
- PN16 ~ PN40
4. Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Ứng dụng
Van bướm, còn được gọi là van nắp, là một van điều tiết đơn giản. Van bướm có thể được sử dụng để điều khiển chuyển mạch của môi trường đường ống áp suất thấp có nghĩa là thành viên đóng (van hoặc đĩa) là một đĩa quay quanh trục van để đạt được mở và đóng. một loại van.
Đĩa của van bướm được gắn theo hướng đường kính của đường ống. Van bướm có cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ. Nó chỉ bao gồm một vài bộ phận, và có thể nhanh chóng mở và đóng bằng cách chỉ xoay 90 °. Hoạt động rất đơn giản và van có các đặc tính kiểm soát chất lỏng tốt. Khi van bướm ở vị trí mở hoàn toàn, độ dày của đĩa là điện trở duy nhất khi môi trường chảy qua thân van, do đó độ sụt áp do van tạo ra nhỏ, do đó có đặc tính kiểm soát dòng chảy tốt hơn.
ĐN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Sức mạnh
1. Van bướm có thể vận chuyển bùn và tích tụ ít chất lỏng nhất ở miệng ống. Một con dấu tốt có thể đạt được ở áp suất thấp. Hiệu suất điều chỉnh là tốt.
2. Thiết kế hợp lý của tấm bướm, tổn thất điện trở nhỏ, có thể được mô tả như một sản phẩm tiết kiệm năng lượng.
Lựa chọn người mẫu
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý |
