Thông tin chi tiết sản phẩm:
Thanh toán:
|
Cơ thể vật liệu: | CF8M | Chất liệu ghế: | PTFE |
---|---|---|---|
Cấu trúc: | Lập dị đôi | Tiêu chuẩn: | GB |
Kích thước: | DN200 | Trung bình: | Nước dầu khí |
Điểm nổi bật: | van bướm kiểu wafer,van bướm kiểu wafer |

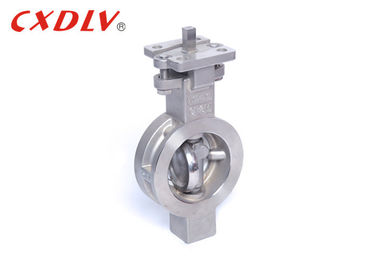

GB bướm bướm wafer tiêu chuẩn PN16 CF8M SS304 Xử lý Van nắp 2 inch
Thông số kỹ thuật
1. Tiêu chuẩn áp dụng:
* Thiết kế và sản xuất: GB / T12238-2005
* Kết nối: JB / T79-94 (2)
* Kích thước mặt đối mặt: GB / T12221 (20)
* Kiểm tra và kiểm tra: JB / T9092-1999
2. Phạm vi kích thước:
- DN50 ~ DN500
3. Đánh giá áp lực:
- PN16 ~ PN40
4. Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Ứng dụng
Van bướm dùng để chỉ một mảnh đóng (van hoặc đĩa) là một đĩa, một van xoay quanh trục van để mở và đóng, chủ yếu là cắt và tiết lưu trên đường ống. Thành viên đóng và mở van bướm là một tấm bướm hình đĩa xoay quanh trục của chính nó trong thân van để đạt được mục đích mở và đóng hoặc điều chỉnh. Van bướm thường nhỏ hơn 90 ° từ khi mở hoàn toàn đến đóng hoàn toàn. Van bướm và thanh bướm không có khả năng tự khóa. Đối với vị trí của tấm bướm, một bộ giảm tốc bánh răng được thêm vào thân van. Việc sử dụng bộ giảm tốc bánh răng không chỉ cho phép đĩa có khả năng tự khóa mà còn dừng đĩa ở bất kỳ vị trí nào và cải thiện hiệu suất hoạt động của van. Các tính năng của van bướm công nghiệp đặc biệt: Nó có thể chịu được nhiệt độ cao, và phạm vi áp suất cũng cao. Van có đường kính danh nghĩa lớn. Thân van được làm bằng thép carbon. Vòng đệm của tấm van sử dụng vòng kim loại thay vì vòng cao su. Van bướm nhiệt độ cao lớn được sản xuất bằng hàn thép tấm và chủ yếu được sử dụng cho ống khói và ống dẫn khí của phương tiện nhiệt độ cao.
ĐN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Sức mạnh
3. Có thể vận chuyển bùn, lượng chất lỏng tích lũy ít nhất trong miệng ống.
4. Dưới áp suất thấp, có thể đạt được một con dấu tốt.
5. Hiệu suất điều chỉnh là tốt.
6. Kênh ghế van có diện tích dòng chảy hiệu quả lớn và sức cản chất lỏng nhỏ khi mở hoàn toàn.
Lựa chọn người mẫu
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý |
