Thông tin chi tiết sản phẩm:
Thanh toán:
|
Cơ thể vật liệu: | CF8 | Chất liệu ghế: | PTFE |
---|---|---|---|
Cấu trúc: | Lập dị đôi | Tiêu chuẩn: | GB |
Kích thước: | DN150 | Trung bình: | Nước dầu khí |
Điểm nổi bật: | van bướm loại wafer,van bướm wafer |

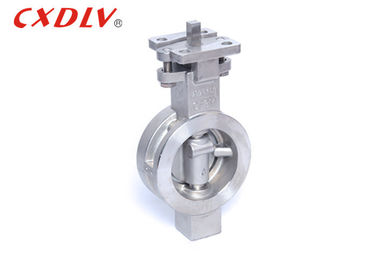

Van bướm wafer hiệu suất cao Thép không gỉ đôi lập dị GB PN16
Thông số kỹ thuật
1. Tiêu chuẩn áp dụng:
* Thiết kế và sản xuất: GB / T12238-2005
* Kết nối: JB / T79-94 (2)
* Kích thước mặt đối mặt: GB / T12221 (20)
* Kiểm tra và kiểm tra: JB / T9092-1999
2. Phạm vi kích thước:
- DN50 ~ DN500
3. Đánh giá áp lực:
- PN16 ~ PN40
4. Phạm vi nhiệt độ:
- -20 ° C ~ 185 ° C
Ứng dụng
Van bướm hiệu suất cao là một tiêu chuẩn trong nhiều ngành công nghiệp bao gồm sưởi ấm, thông gió và điều hòa không khí, sản xuất điện, xử lý hydrocarbon, xử lý nước và nước thải, và đóng tàu biển và thương mại.
ĐN | L | C | Y | E | G |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Sức mạnh
1. Tấm bướm được điều khiển bởi thân van. Nếu nó được xoay qua 90 °, nó có thể được mở và đóng một lần. Bằng cách thay đổi góc lệch của đĩa, dòng chảy của môi trường có thể được kiểm soát.
2. Điều kiện và môi trường làm việc: Van bướm phù hợp để vận chuyển các chất lỏng ăn mòn và không ăn mòn khác nhau trong các hệ thống kỹ thuật như lò đốt, khí đốt, khí đốt tự nhiên, khí hóa lỏng, khí thành phố, khí nóng và lạnh, luyện hóa chất và phát điện xây dựng hệ thống cấp thoát nước, vv Trên đường ống của môi trường, được sử dụng để điều tiết và cắt dòng chảy của môi trường.
Lựa chọn người mẫu
Tiêu chuẩn | ANSI | GB | JIS | DIN |
Sức ép | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Mô hình | 1) Mô hình nền tảng cao 2) Mô hình xử lý |
